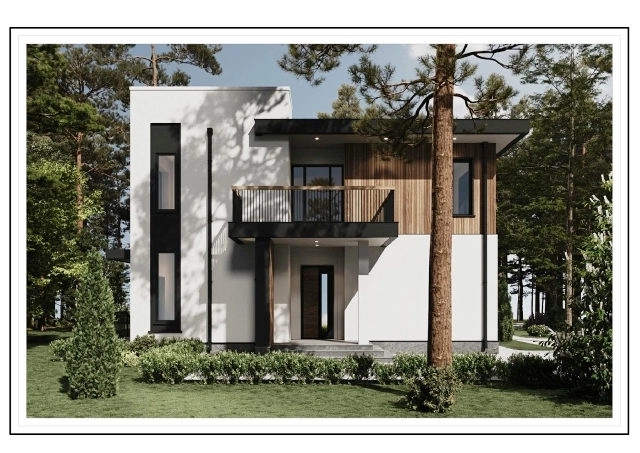

Проект с планировкой и размерами двухэтажного дома в современном стиле.

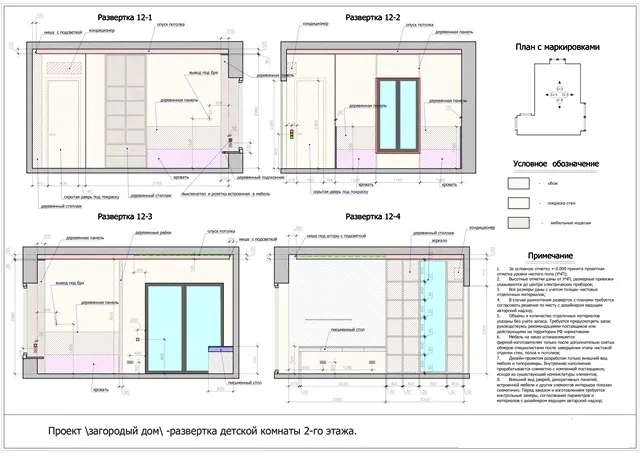

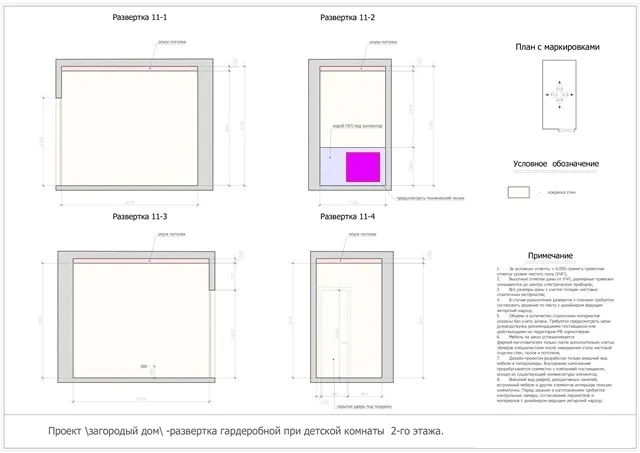

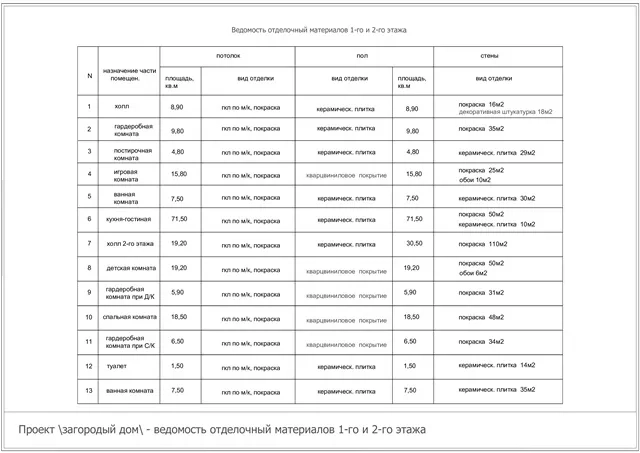

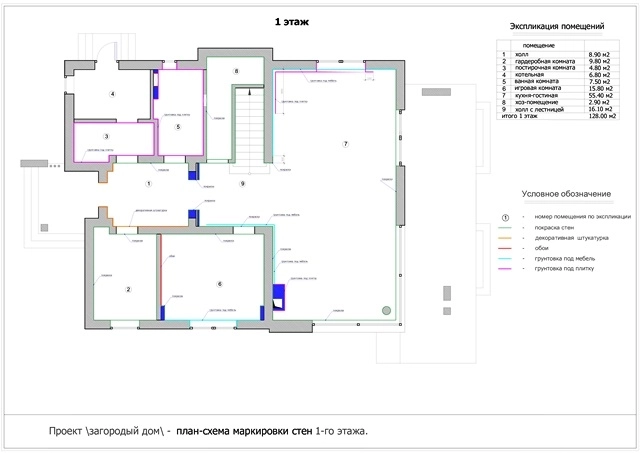

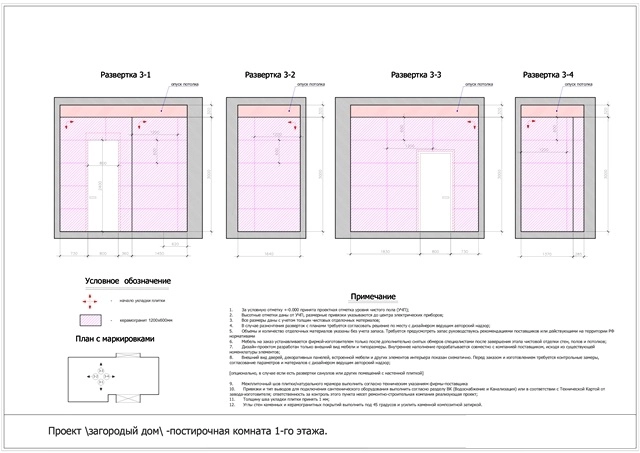

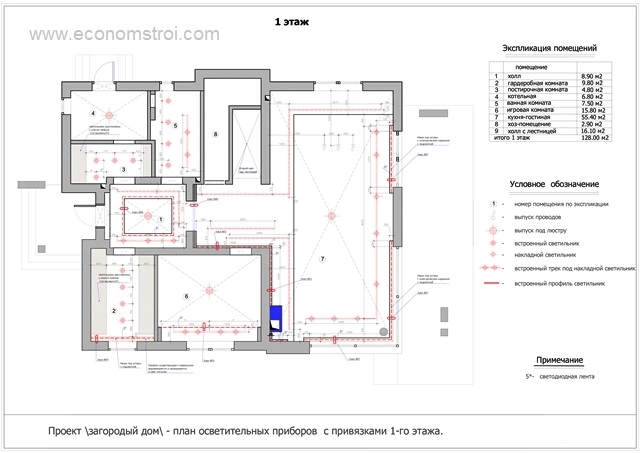

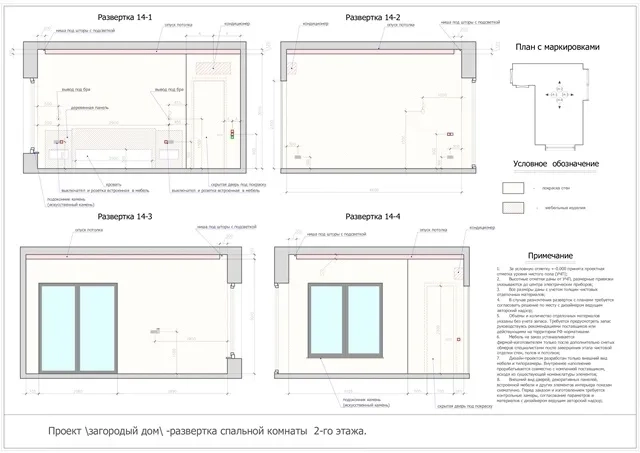

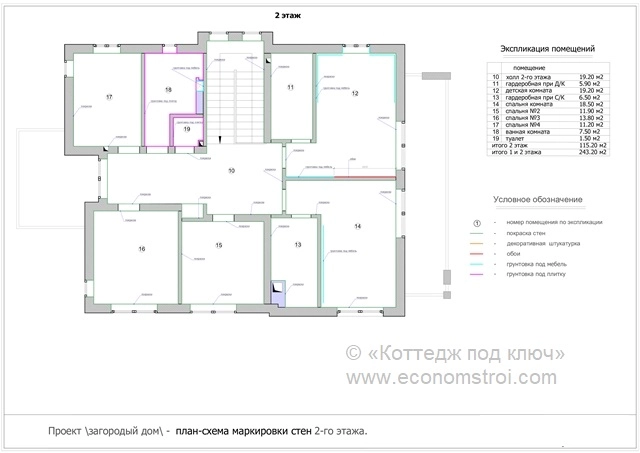

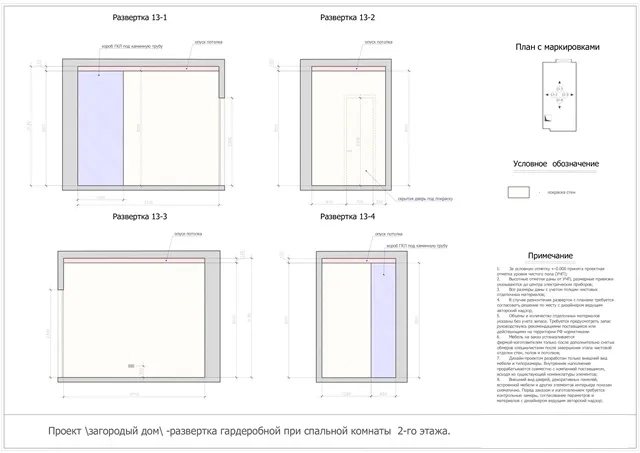

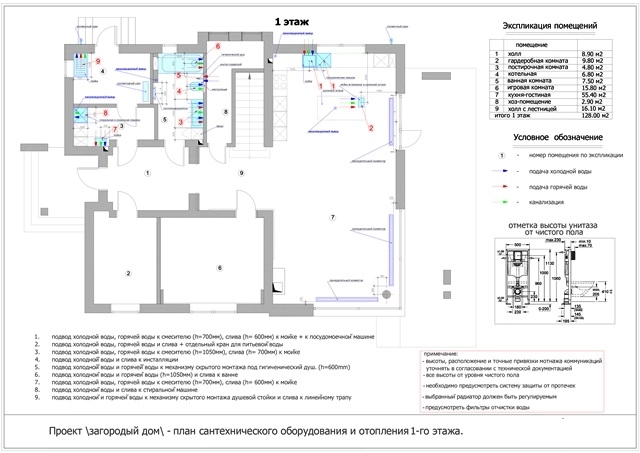

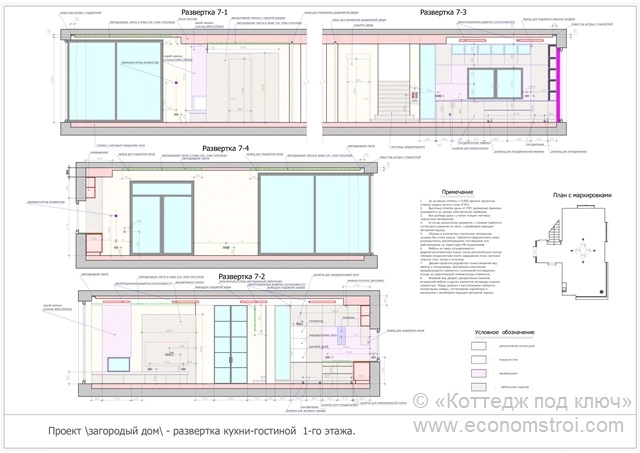

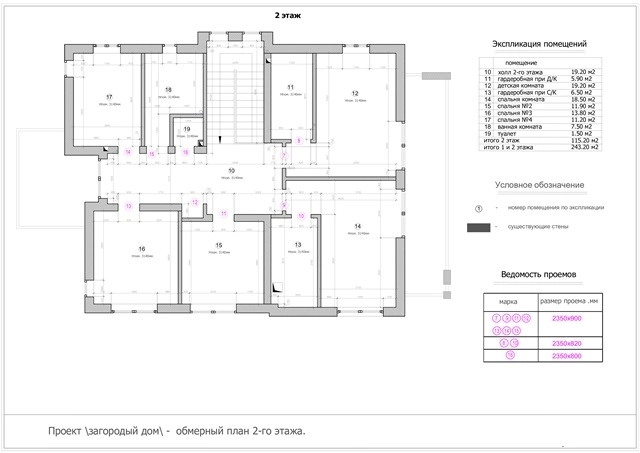

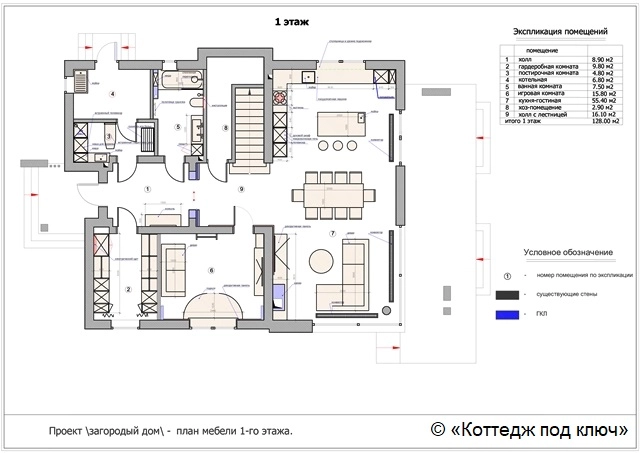

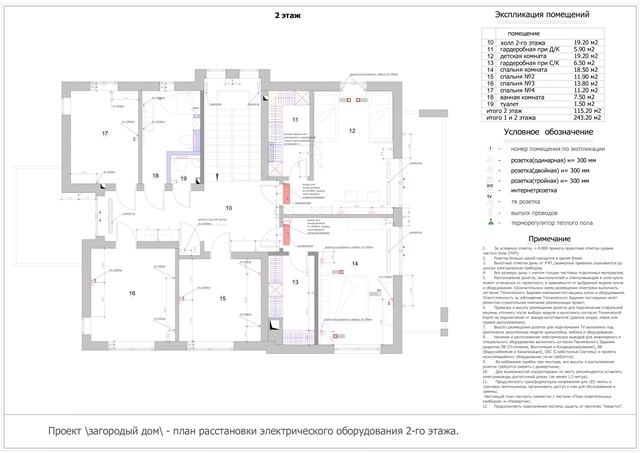

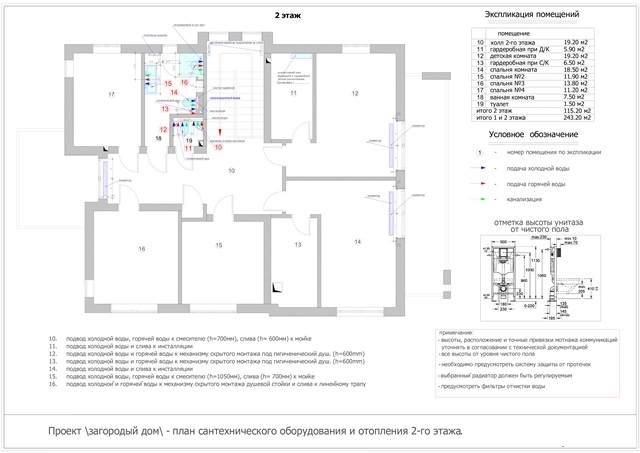

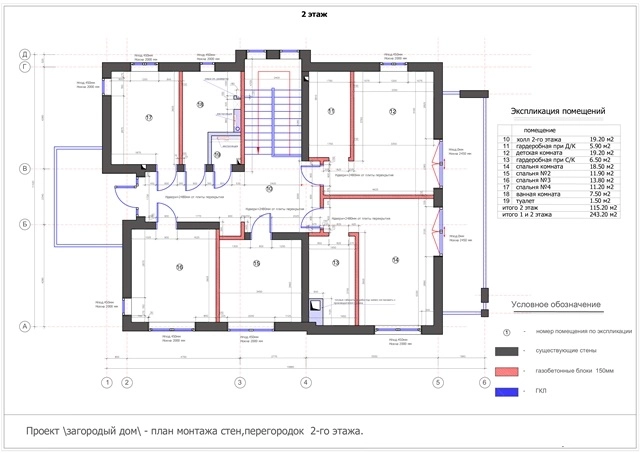

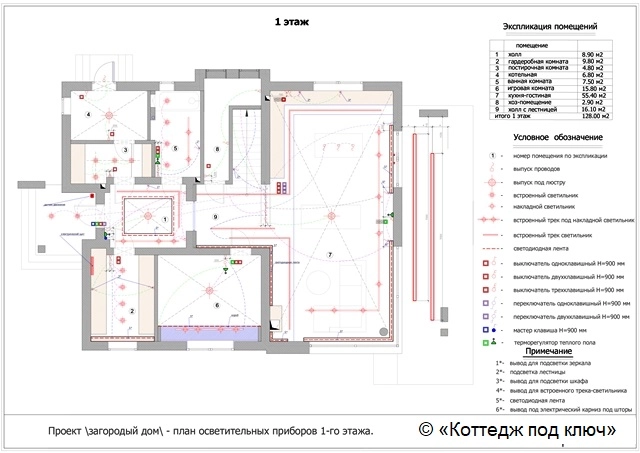

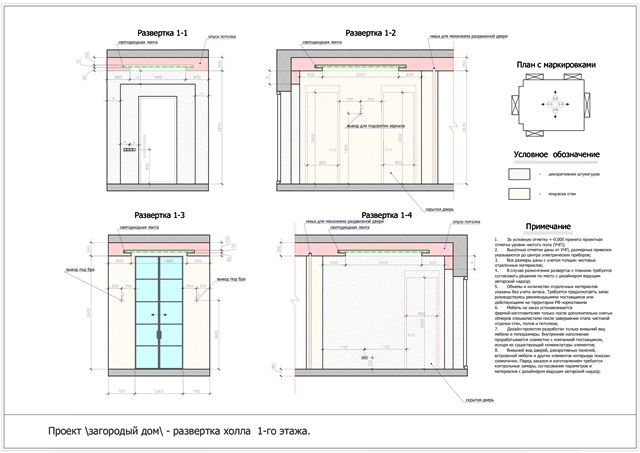

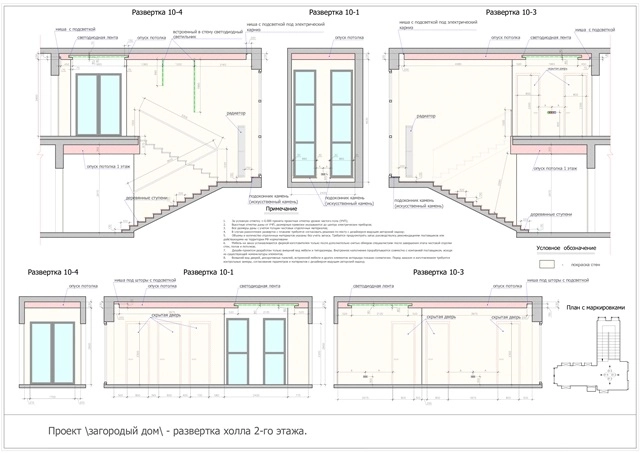

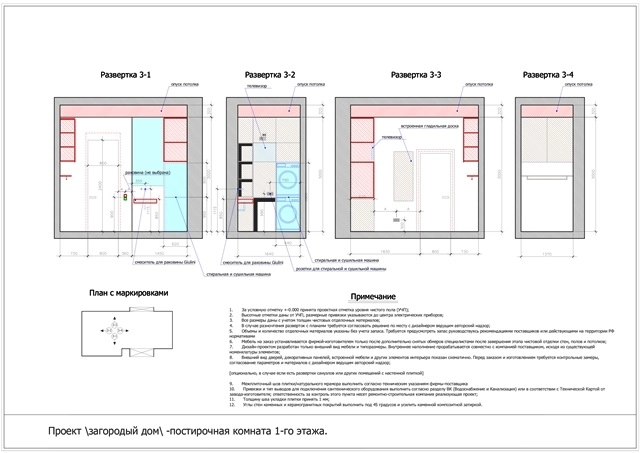

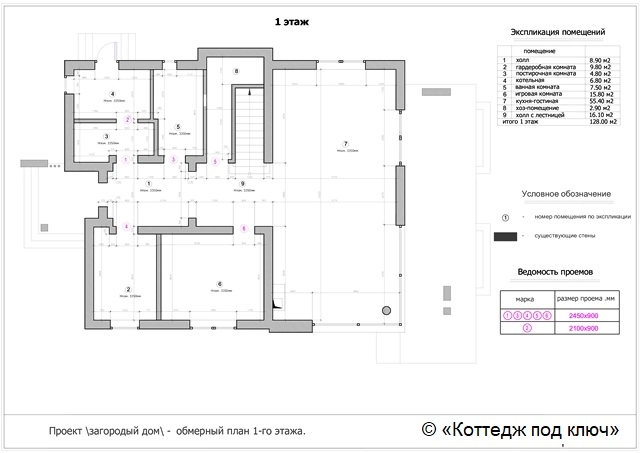

Развертка стен, планировочные решения, обмерочные планы, схема электрики и сантехники, расположение мебели, виды ремонтных работ и отделочных материалов.
ОБЩИЕ УКАЗАЗАНИЯ:
Рабочие чертежи марки АР разработаны на основании следующих исходных данных:
- задания на проектирование;
- эскизов представленных заказчиком;
- заданий смежных разделов проектирования;
- действующих нормативных документов.
За условную отметку ±0.000 принята отметка фундаментной плиты.
Конструктивные решения: Фундамент - ж/б плита; Наружные стены - газобетон 400мм; Внутренние стены -газобетон 400мм и 250мм.
ОБЩИЕ ДАННЫЕ:
1. Площадь застойки под дом = 273,6 м2.
2. Общая площадь дома = 212,6 м2.
3. Площадь внутренних помещений = 165,2 м2.
4. Площадь террас и крылец = 57,9 м2.
5. Площадь покрытия кровли = 168 м2.
6. Площадь ж/б прекрытия = 234 м2.
7. Площадь котлована = 164 м2.
8. Площадь фундамента = 146,4 м2.
9. Площадь внешних стен (минус проёмы) = 263,7 м2.
10. Площадь осевого сечения внутренних стен (ГБ 400мм) = 32,9 м2.
11. Площадь осевого сечения внутренних стен (ГБ 250мм) = 116 м2.

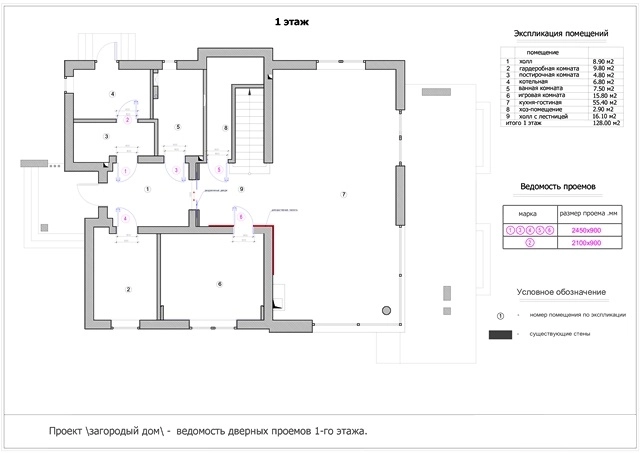

12. Площадь внутренних проёмов дверейи арок = 26,8 м2.
13. Площадь внешних оконных и дверных проёмов = 64,1 м2.
14. Длина наружных стен (ГБ 400мм) = 77,7 м.погонных.
15. Длина внутренних стен (ГБ 400мм) = 23,7 м.погонных.
16. Длина внутренних стен (ГБ 250мм) = 44,4 м.погонных.
ПРИМЕЧАНИЯ:.
1. Оконные блоки и наружные дверные блоки показаны со стороны улицы.
2. Размер блока указан с учетом подставочного профиля.
3. Все изделия оснащены подставочным профилем, кроме ДБ-; ДБ-2; ДБ-3; ДБ-4; ДБ-5; ДН-1.

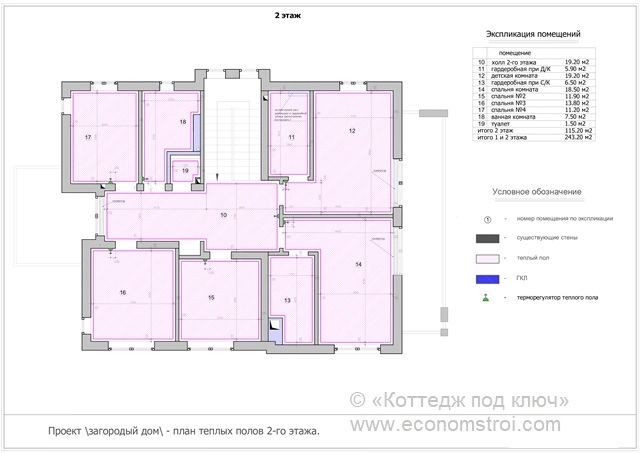

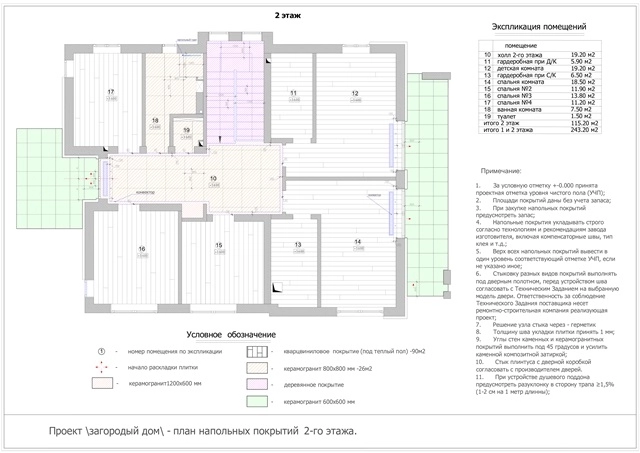

4. Устройство полов: Цементно-песчаная стяжка 80 мм; Полиэтиленовая плёнка; Утеплитель "Пеноплэкс" - 100мм; Фундаментная плита - 300мм; Гидроизоляция Planter; Щебеночная подготовка фр. 20-40мм -100мм; Трамбованный песок крупнозернистый - 400мм
5. Устройство фасада: Фасадная доска (горизонтально) -20х140(145)мм; Вент.рейка (вертикально)-20х45мм шаг 450мм; Ветровлагозащитная плёнка; Мин.вата* (мин.р-110кг/м3) - 100мм; Каркас под утеплитель брусок 45х45мм горизонтально - шаг 625мм; Каркас под утеплитель брусок 45х45мм вертикально - шаг 625мм; Газобетон -400мм.
6. Технические характеристики перегородок: Планкен (вертикально) -20х140(145)мм; Обрешетка (горизотально)-20х45мм шаг 450мм; Вент.рейка (вертикально)-20х45мм шаг 450мм; Ветровлагозащитная плёнка; Мин.вата* (мин.р-110кг/м3) - 100мм; Каркас под утеплитель брусок 45х45мм горизонтально - шаг 625мм; Каркас под утеплитель брусок 45х45мм вертикально - шаг 625мм.

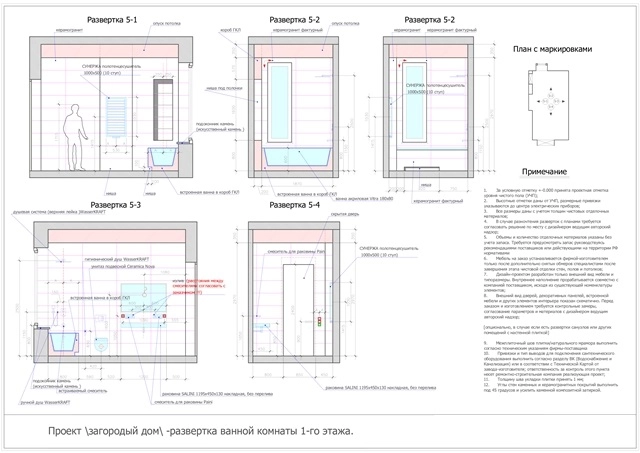

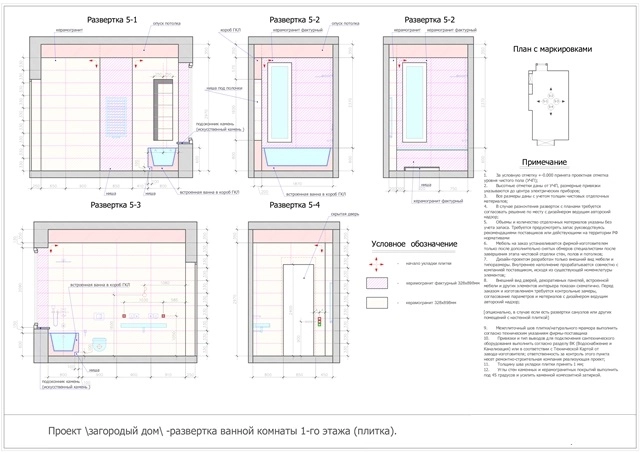

7. Внутренняя отделка стен ванной комнаты: Декоративная штукатурка - 8мм; Базовый клеевой слой с армосеткой; Мин.вата* (мин.р-110кг/м3) - 100мм (крепление на фасадные дюбели).
8. В ванных комнатах монтируется стена из ГКЛ для скрытия коммуникаций, монтажа инсталляции и организация системы хранения. Глубина ниш 150мм.
