Дизайн проект интерьера квартиры студии.
Однокомнатная, апартаменты, совмещенный санузел, балкон, кухня - гостиная. Вариант планировки и размещения мебели.

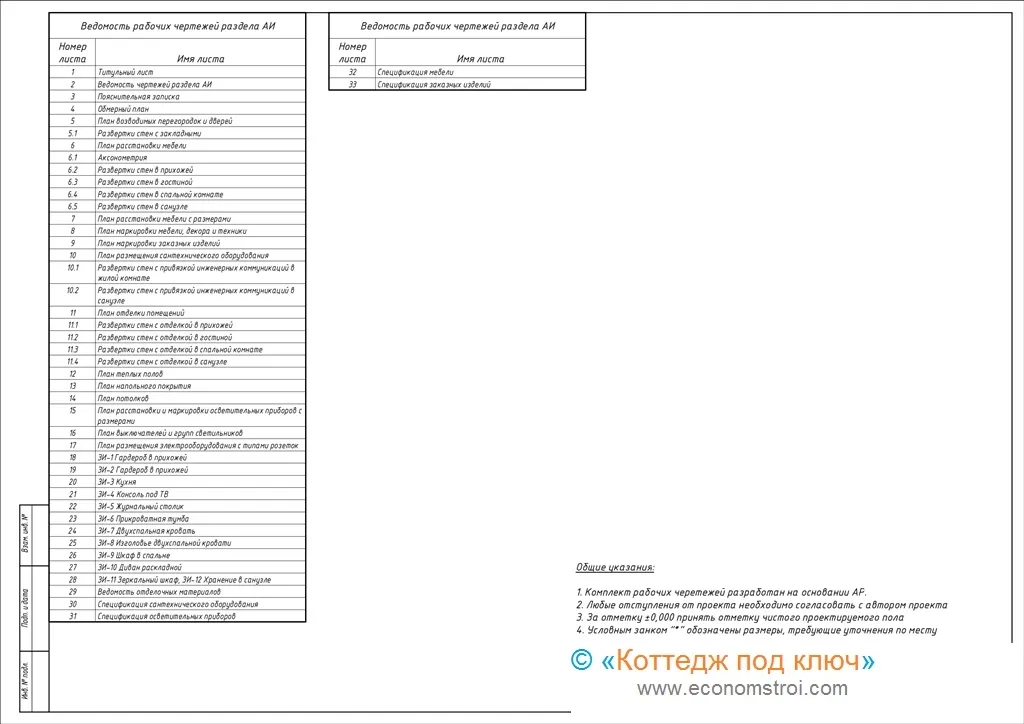

Ведомость рабочих чертежей раздела АИ содержит:

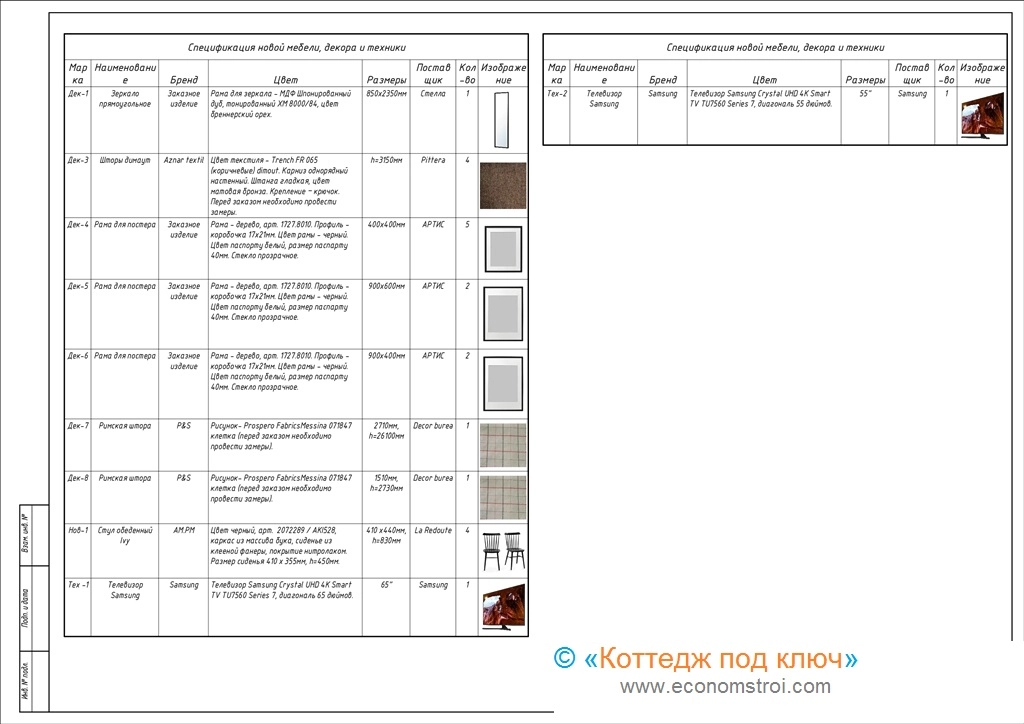

1) Спецификация мебели.
2) Ведомость чертежей раздела АИ.

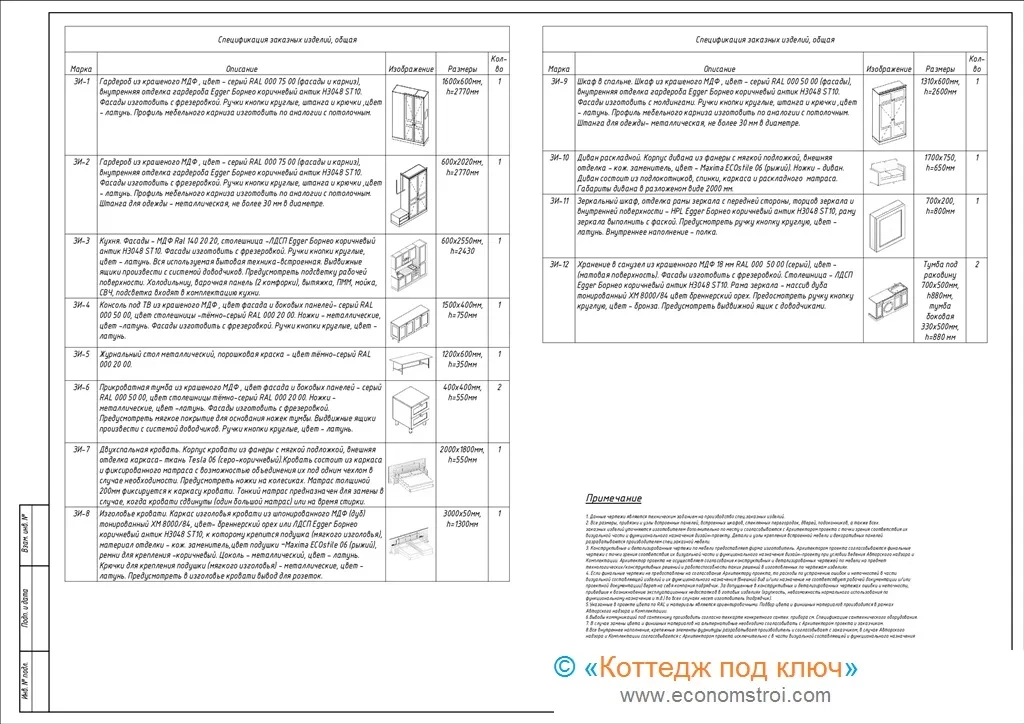

3) Спецификация заказных изделий.

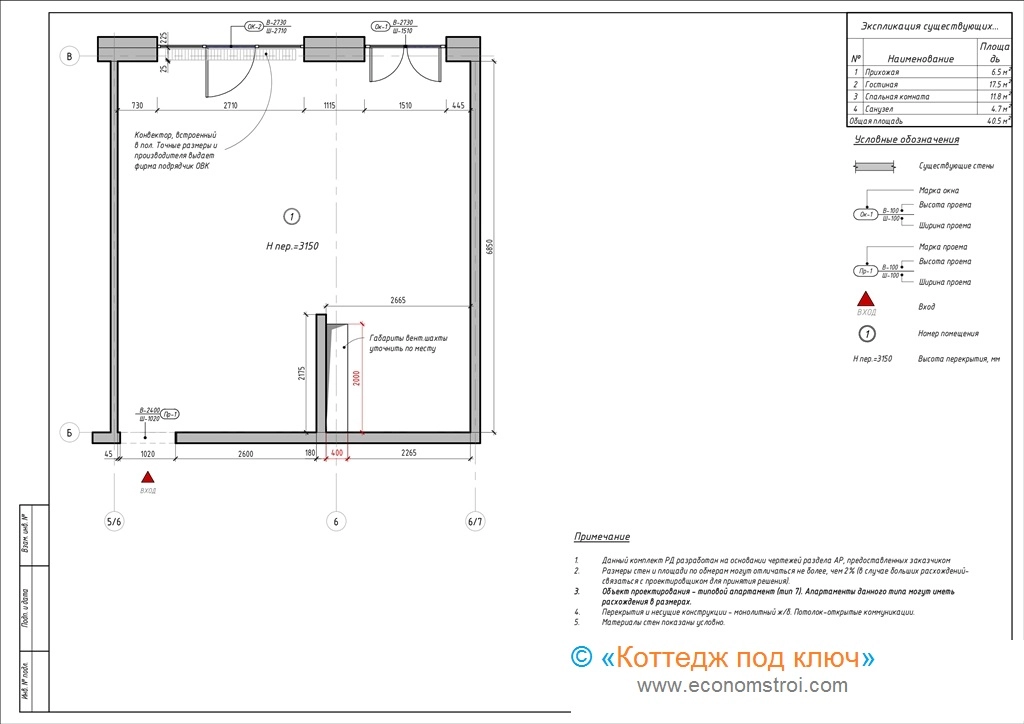

4) Обмерный план.

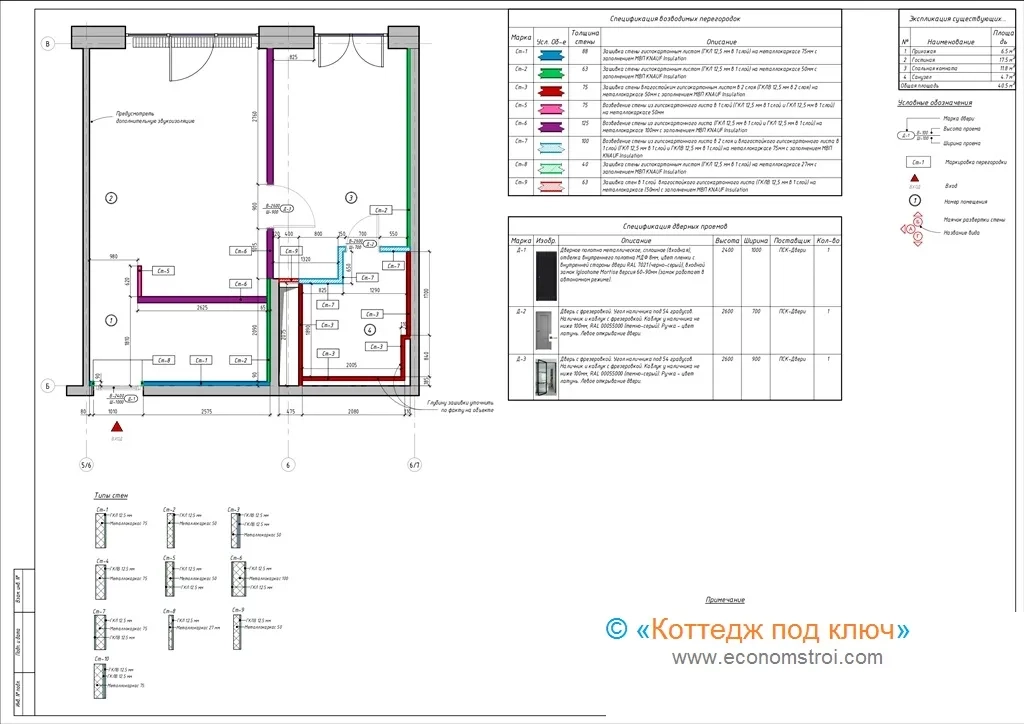

5) План возводимых перегородок и дверей.

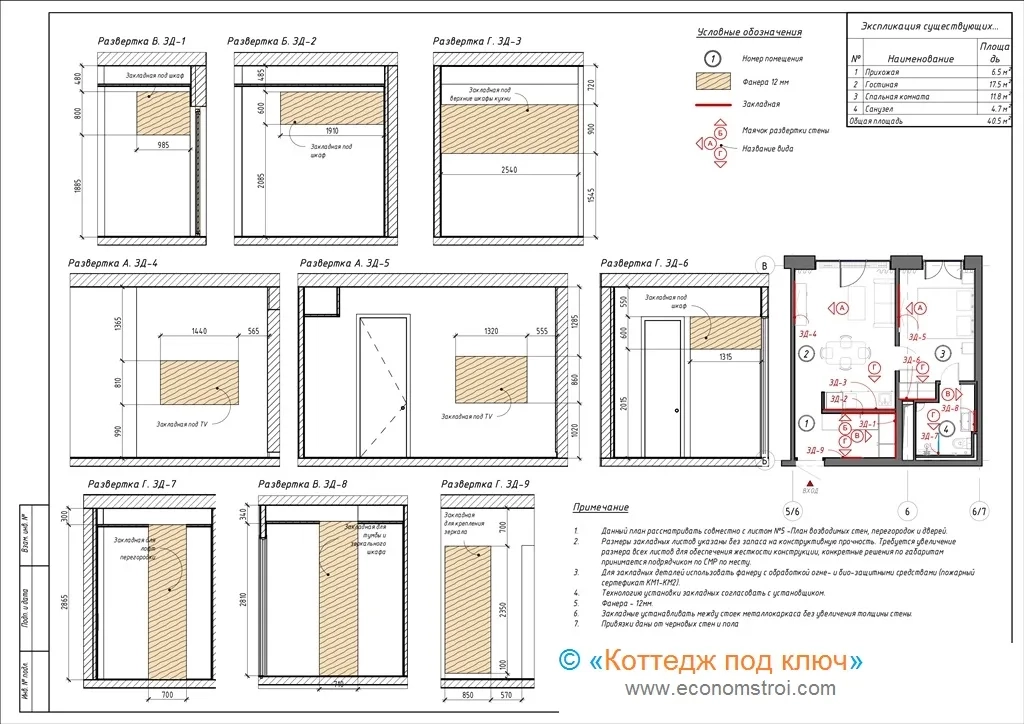

5.1)Развертки стен с закладными.

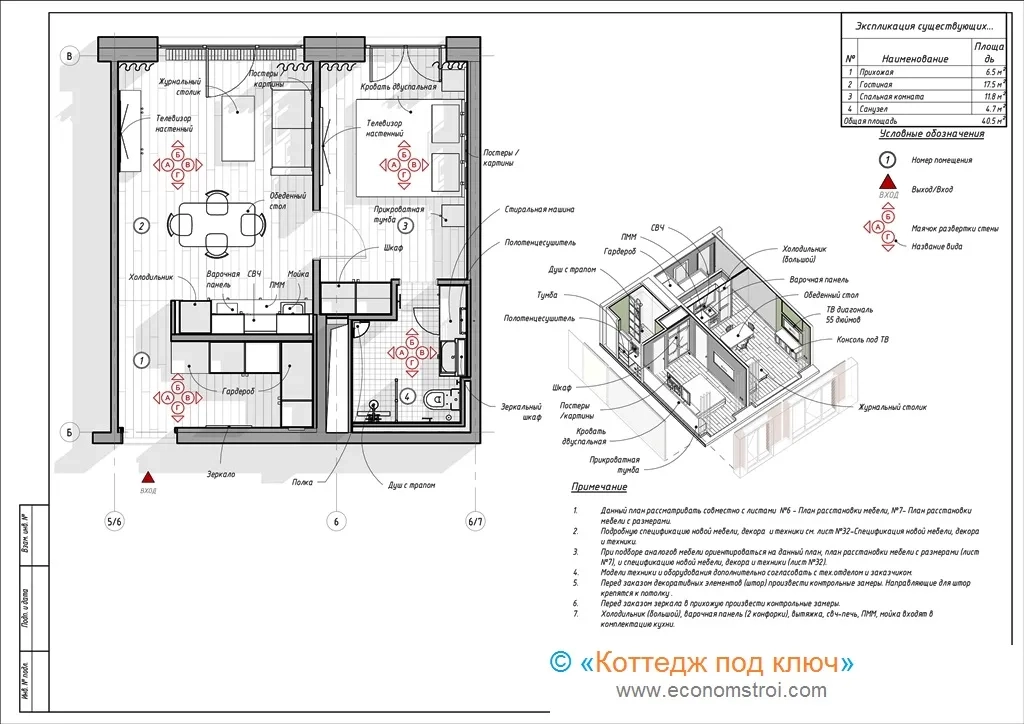

6) План расстановки мебели.

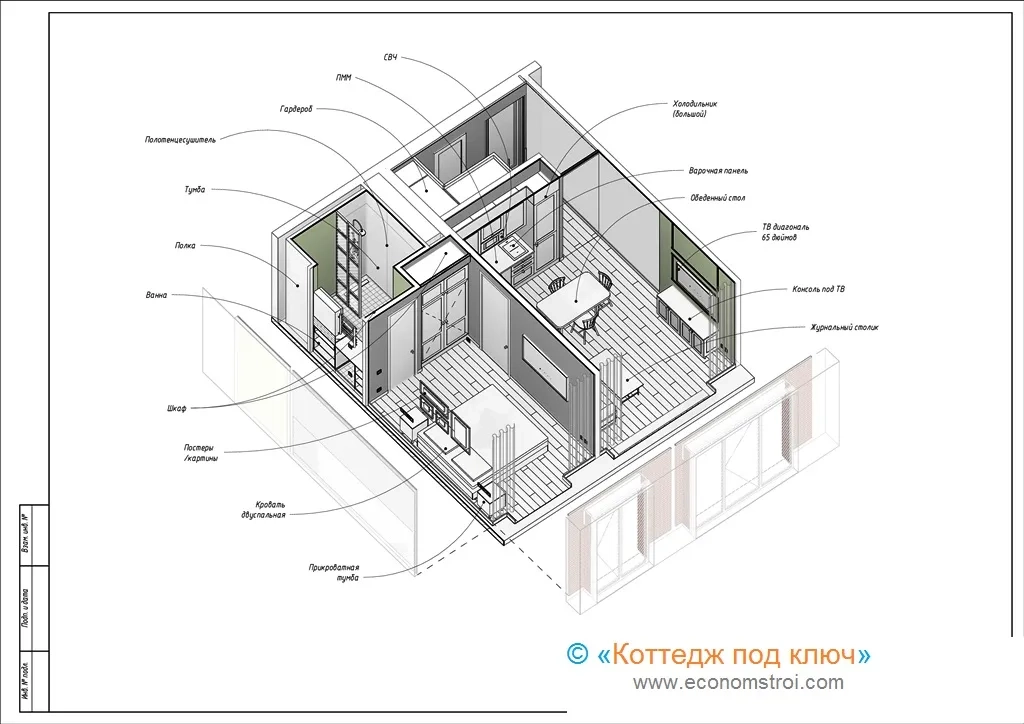

6.1) Аксонометрия.

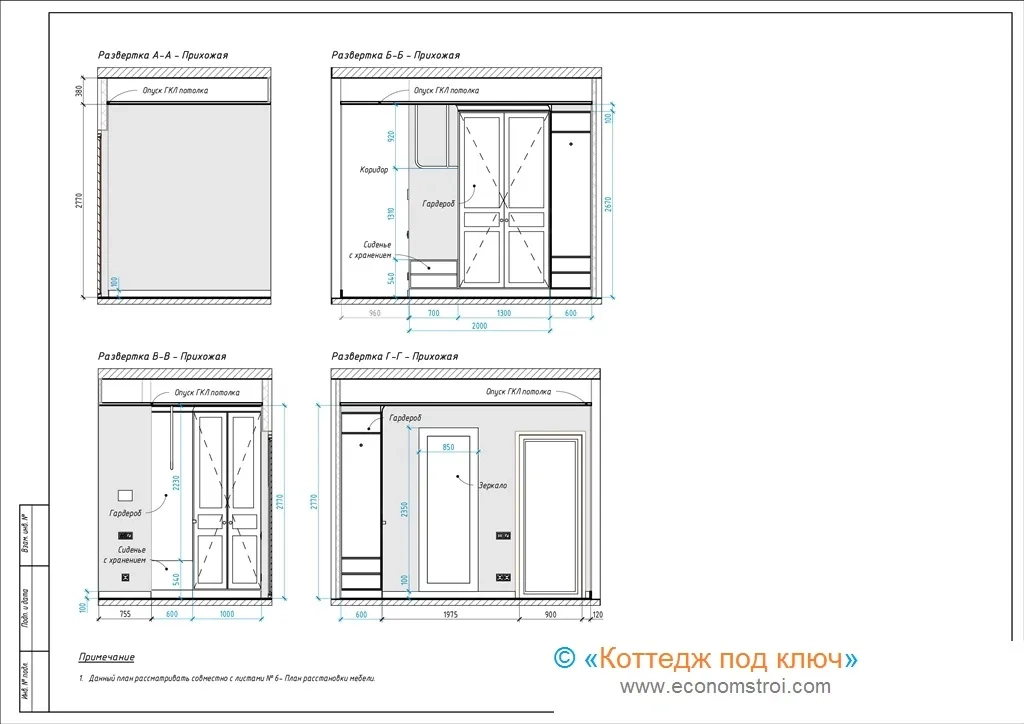

6.2) Развертки стен в прихожей.

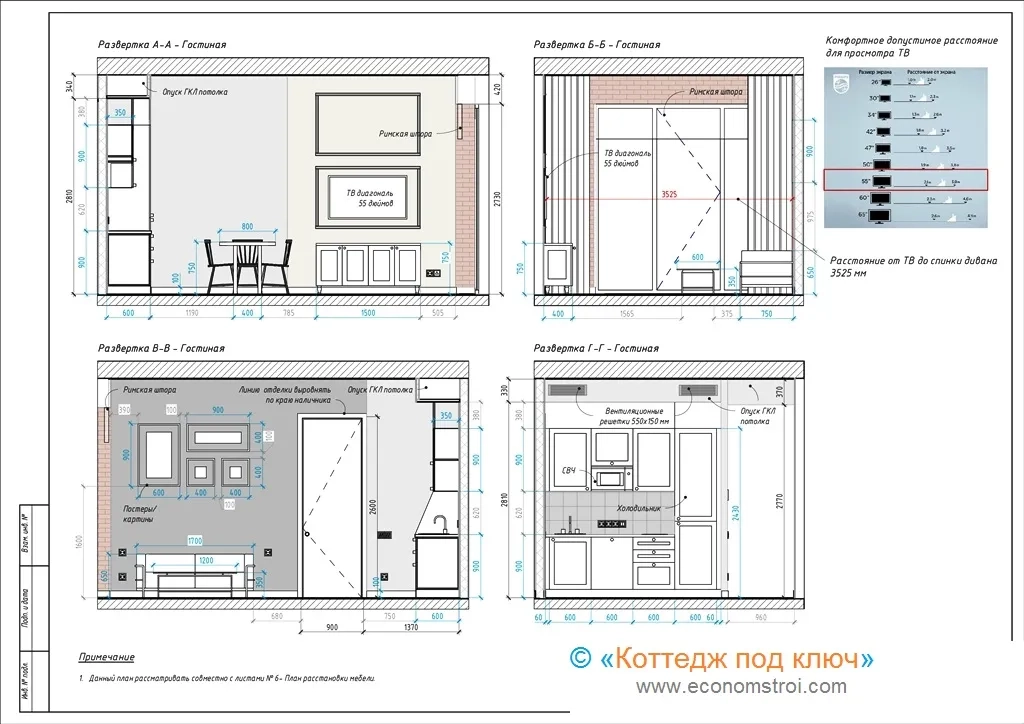

6.3)Развертки стен в гостиной.

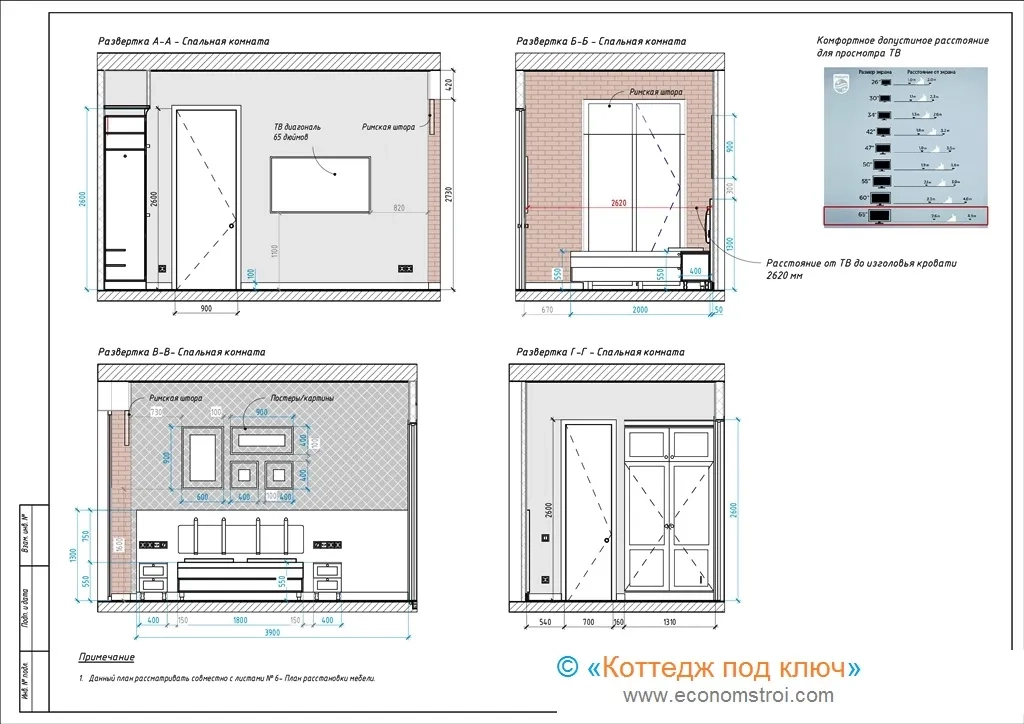

6.4) Развертки стен в спальной комнате.

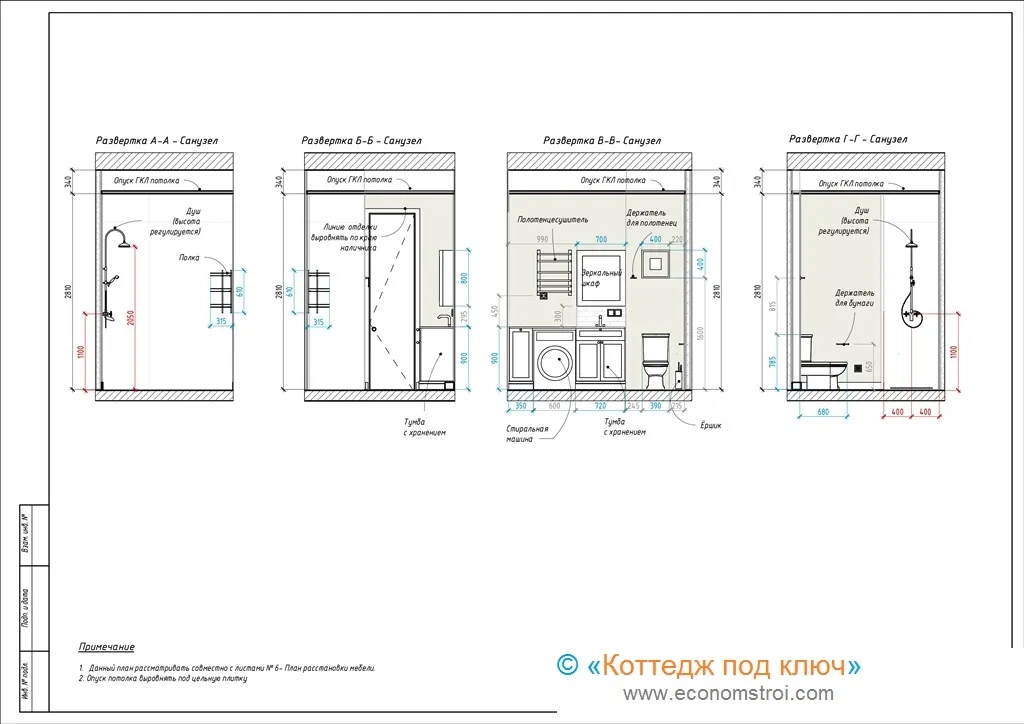

6.5) Развертки стен в санузле.

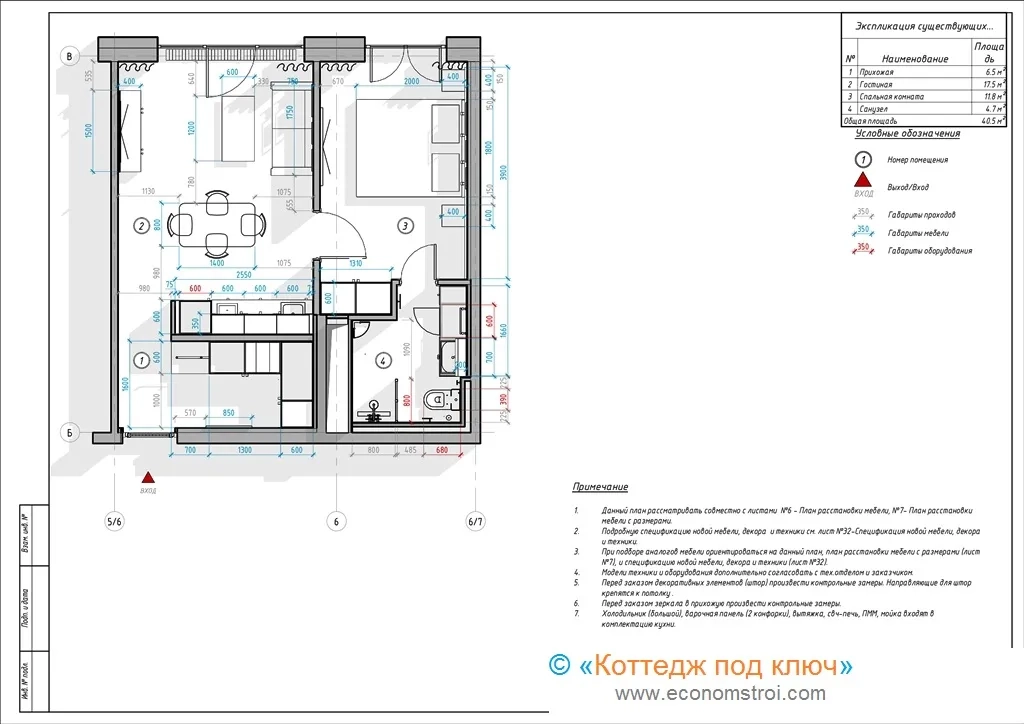

7) План расстановки мебели с размерами.

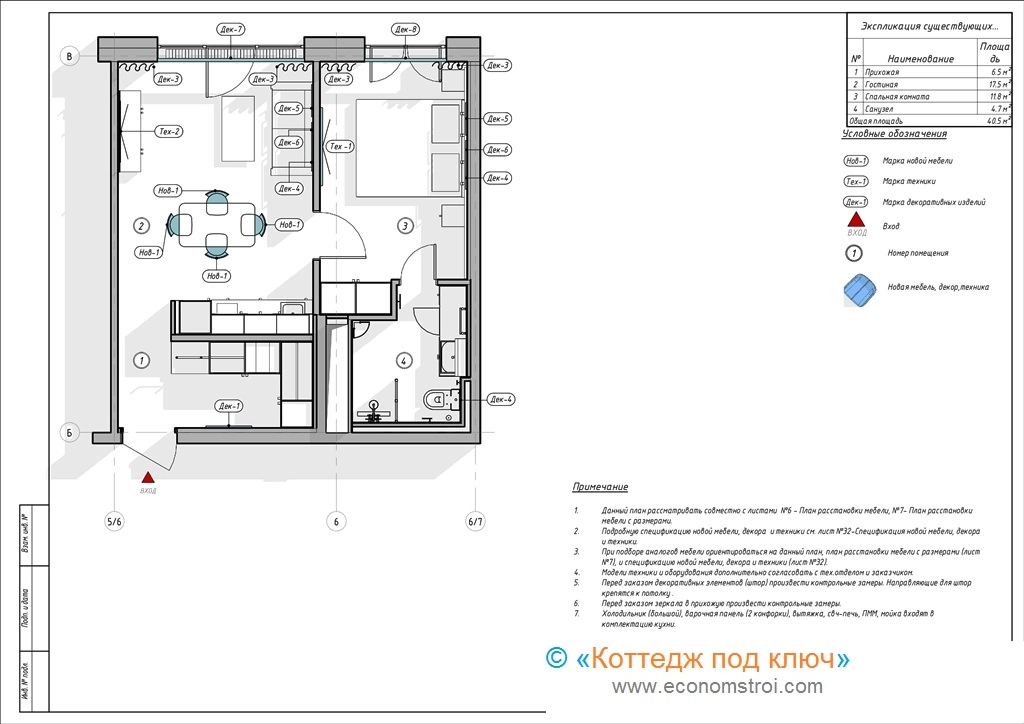

8) План маркировки мебели, декора и техники.

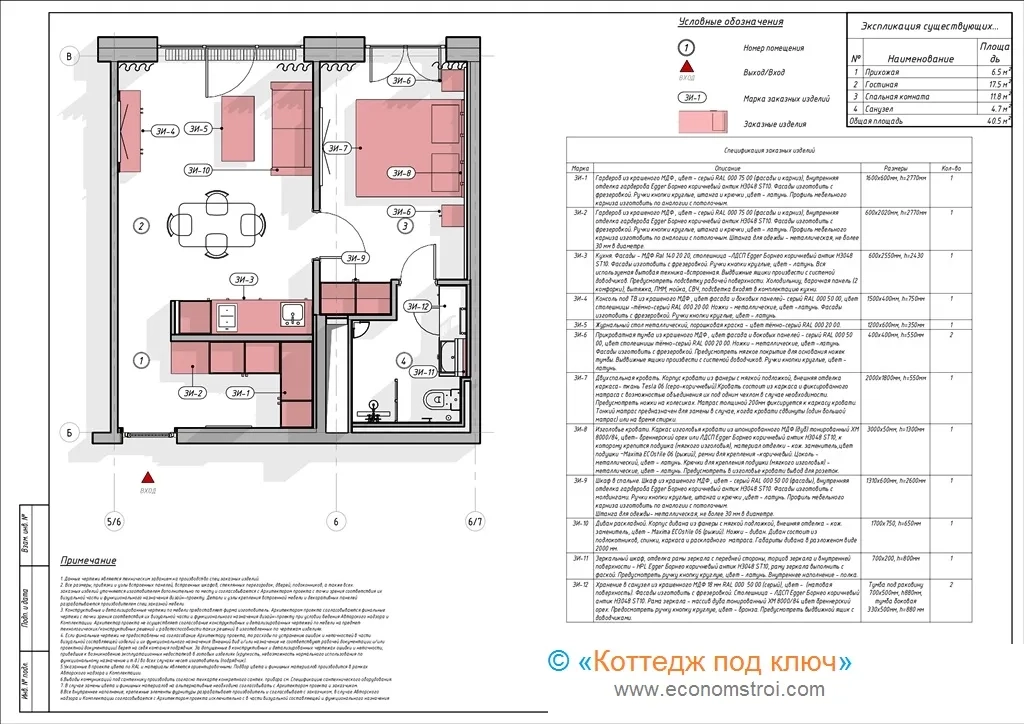

9) План маркировки заказных изделий.

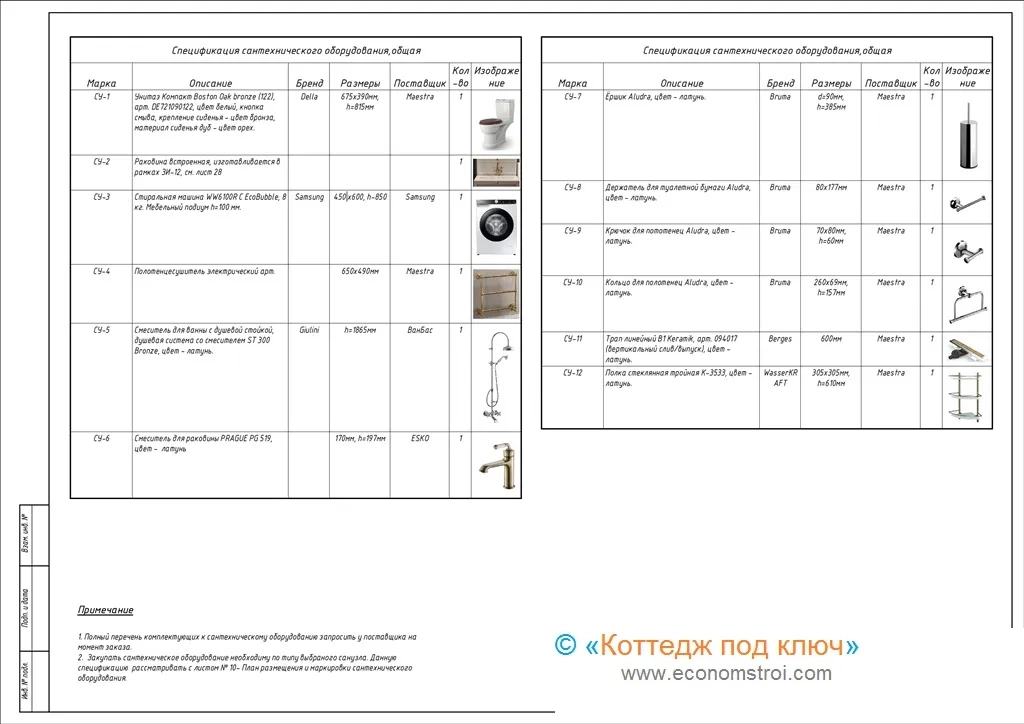

10) План размещения сантехнического оборудования.

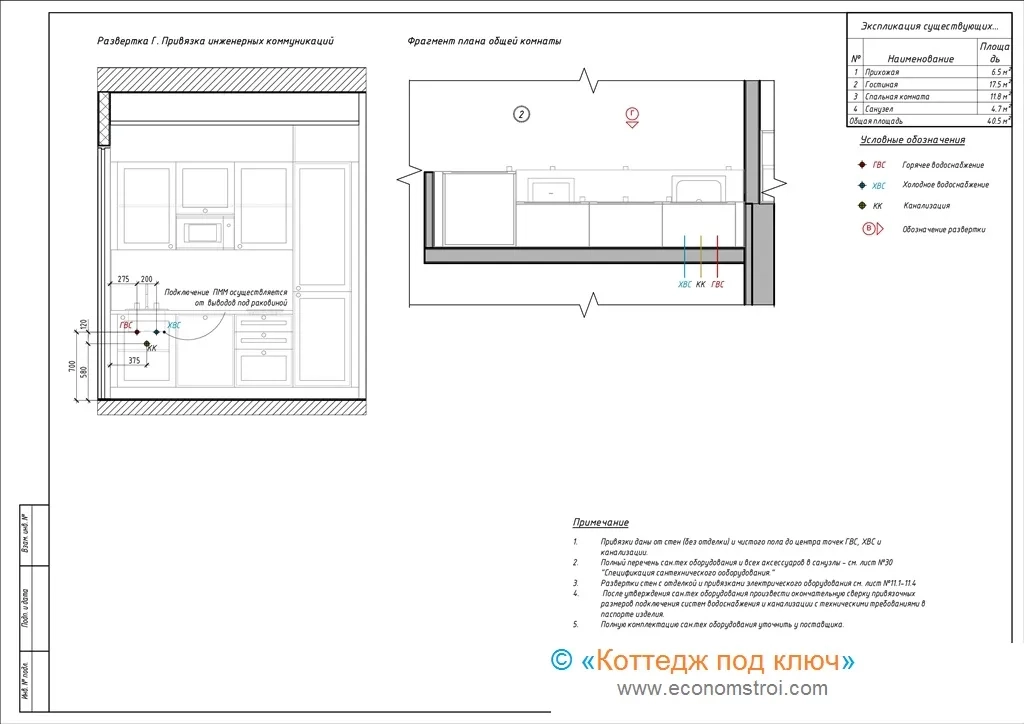

10.1) Развертки стен с привязкой инженерных коммуникаций в жилой комнате.

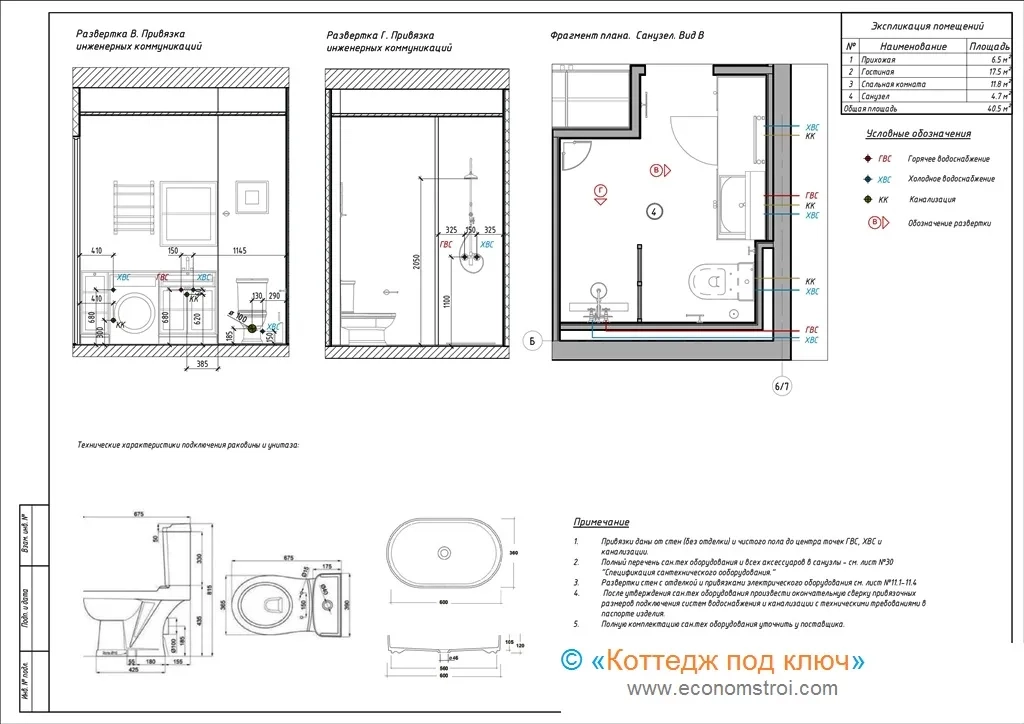

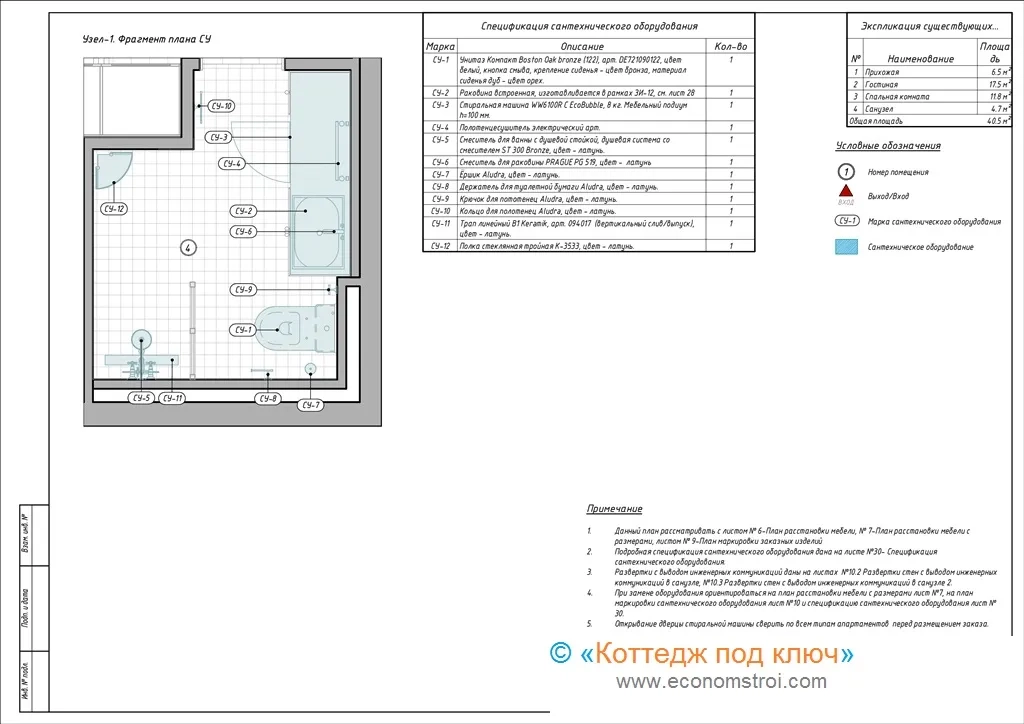

10.2) Развертки стен с привязкой инженерных коммуникаций в санузле.

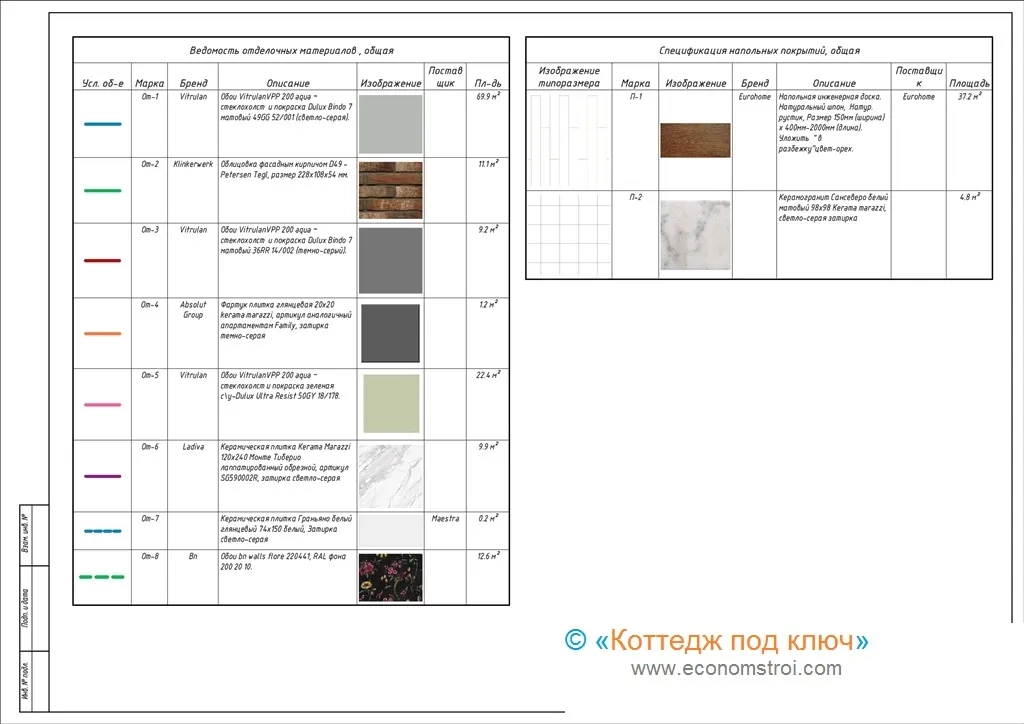

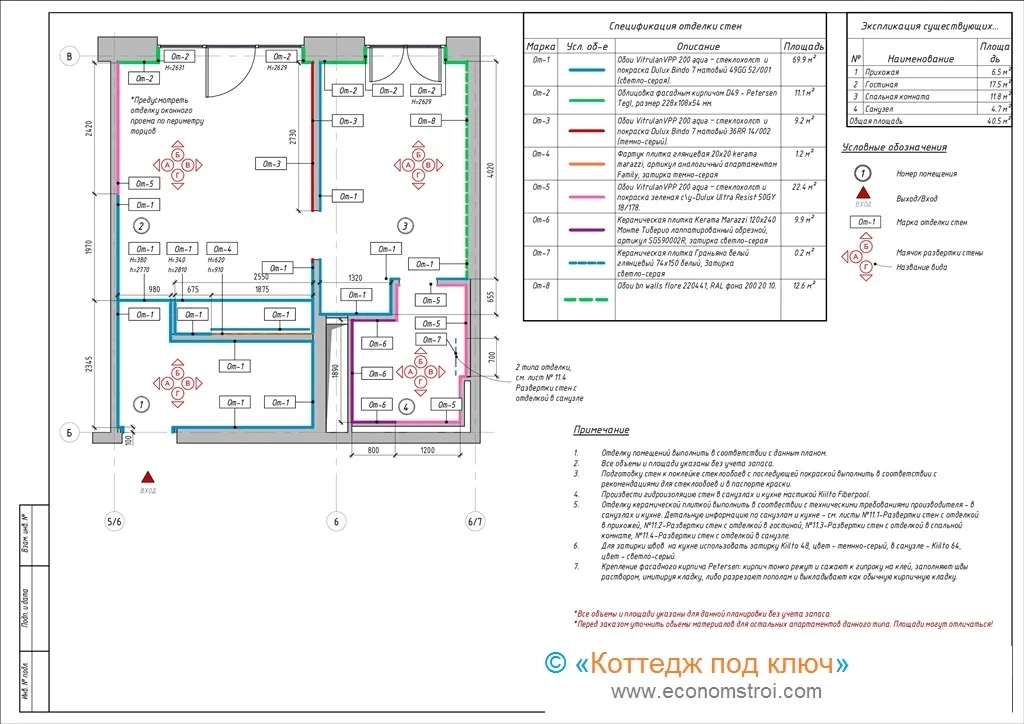

11) План отделки помещений.
11.1) Развертки стен с отделкой в прихожей.
11.2) Развертки стен с отделкой в гостиной.
11.3) Развертки стен с отделкой в спальной комнате.
11.4) Развертки стен с отделкой в санузле.

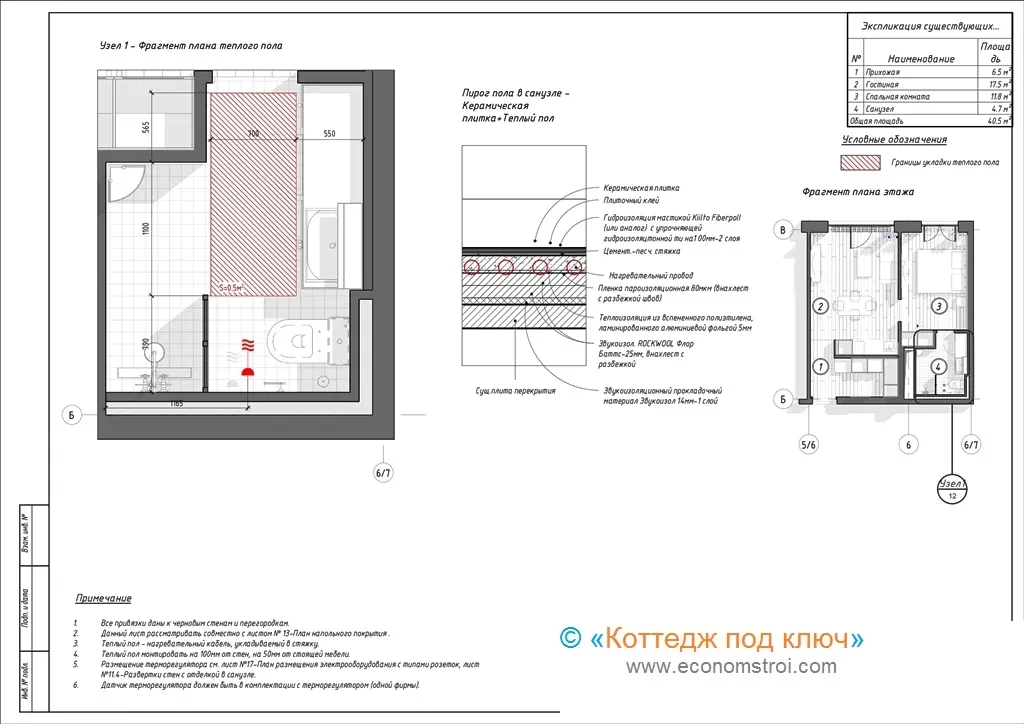

12) План теплых полов на кухне и в ванной.

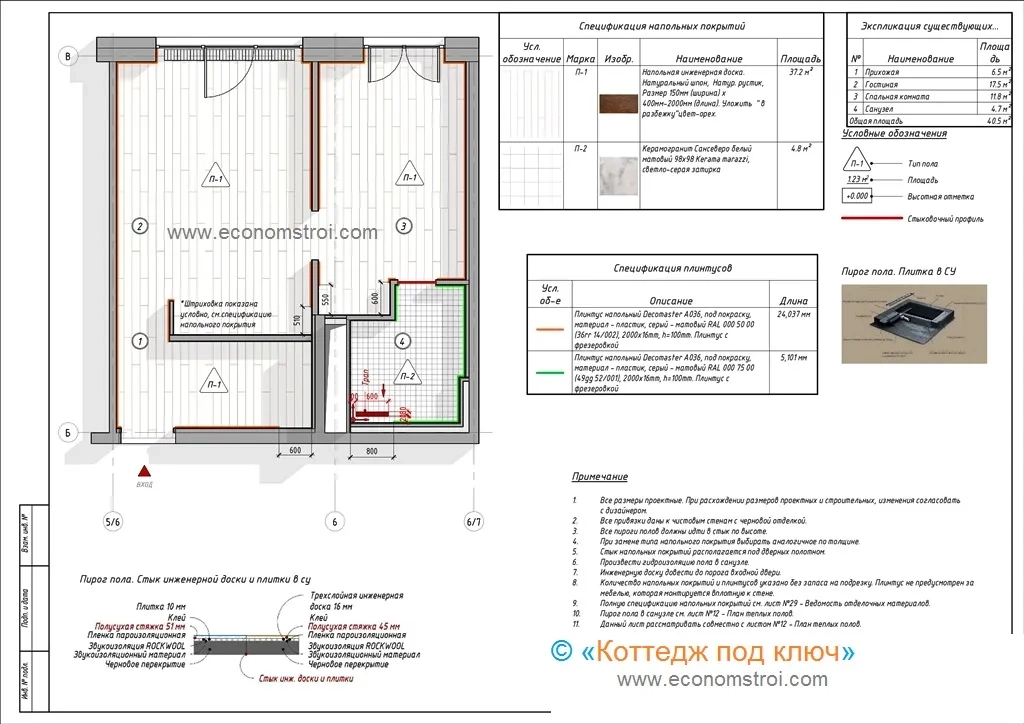

13) План напольного покрытия в комнатах.

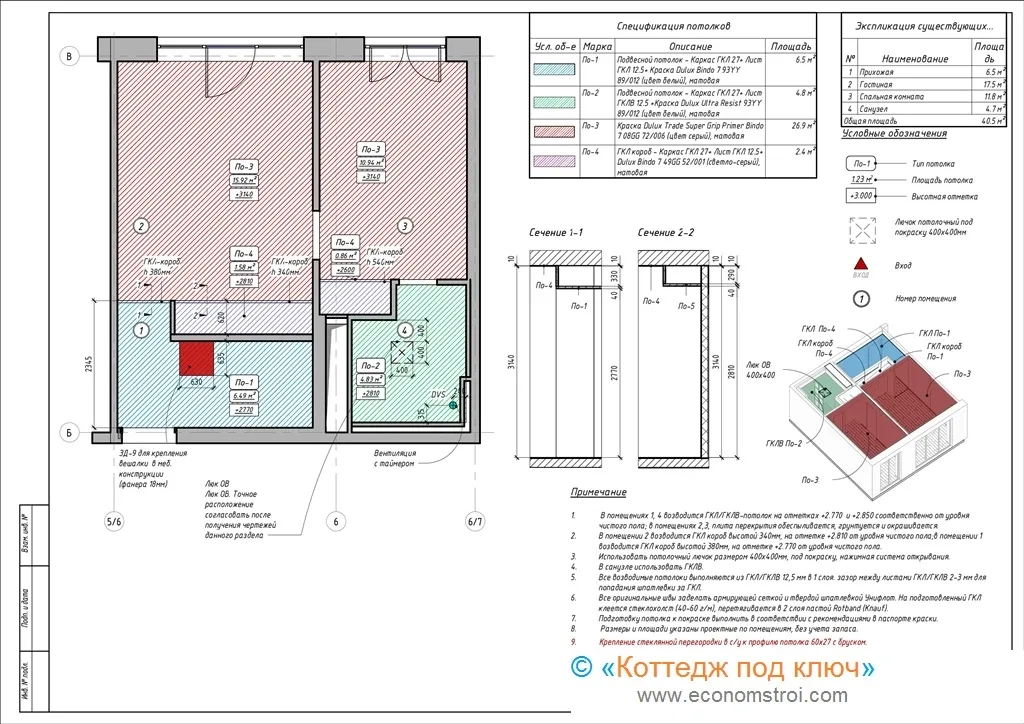

14) План потолков (натяжных и подвесных).
15) План расстановки и маркировки осветительных приборов с размерами.
16) План выключателей и групп светильников.
17 План размещения электрооборудования с типами розеток.

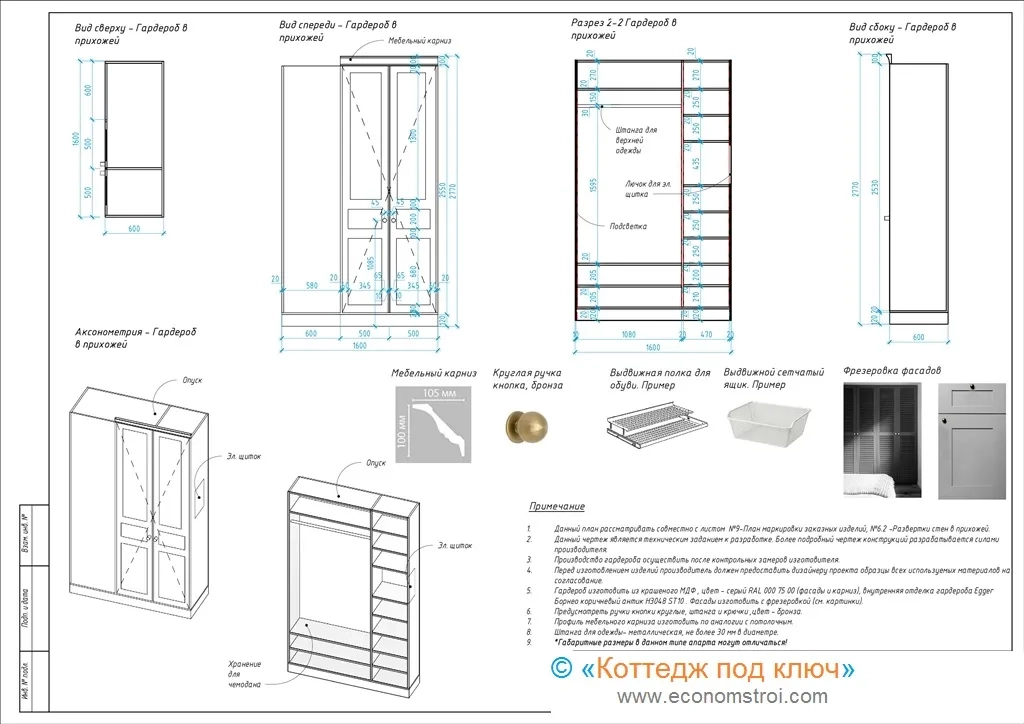

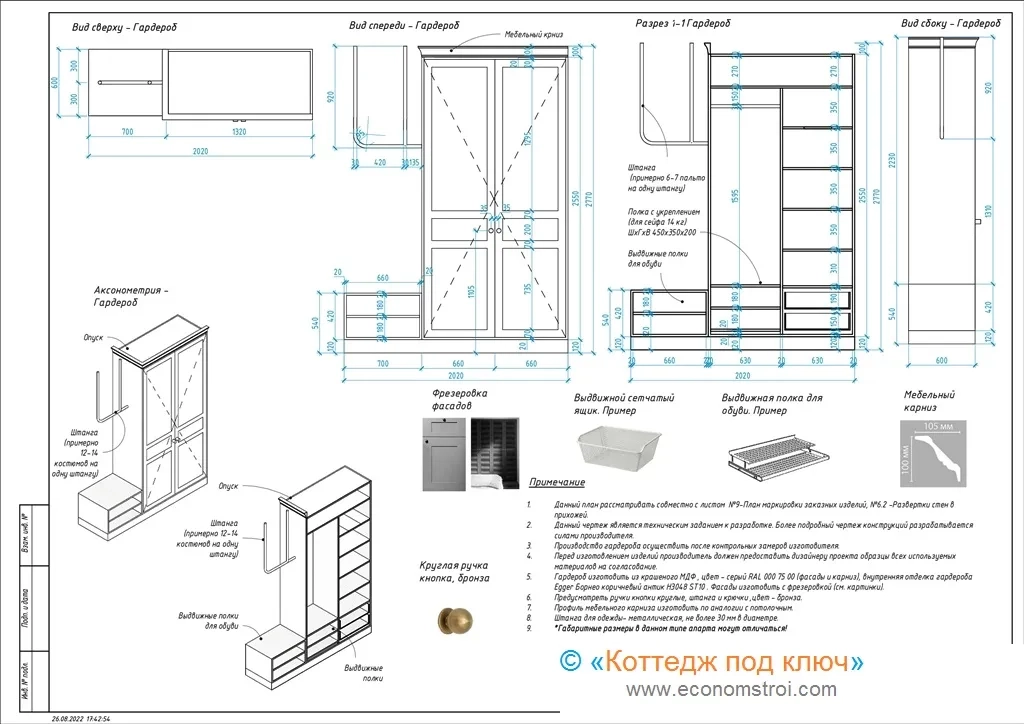

18) ЗИ-1 Гардероб в прихожей.
19) ЗИ-2 Гардероб в прихожей.

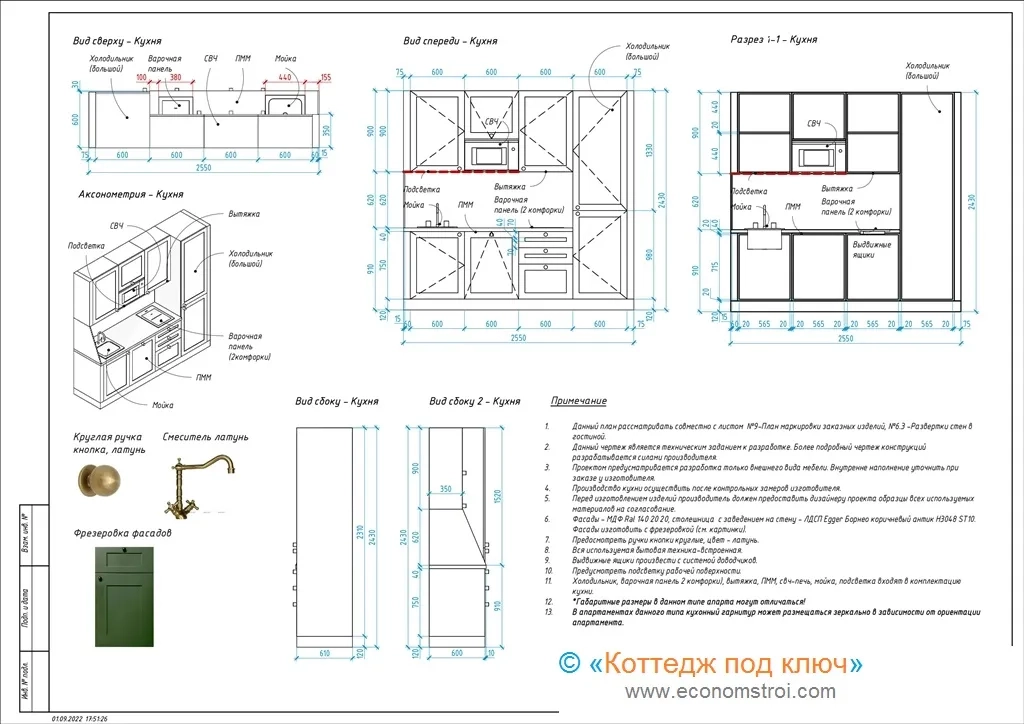

20) ЗИ-3 Кухня.

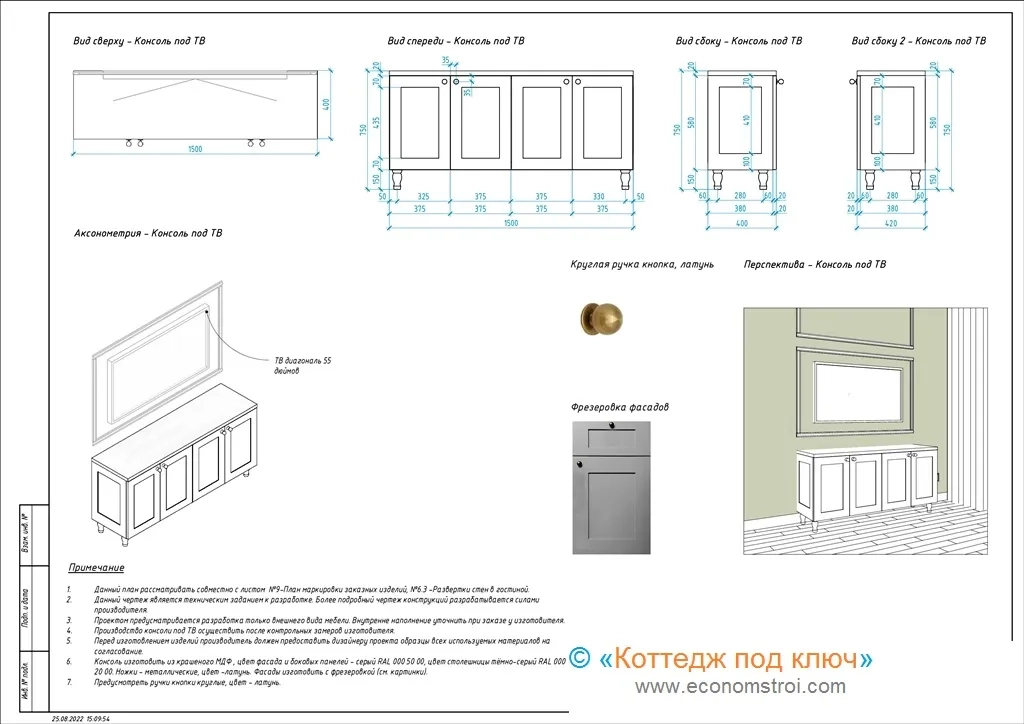

210 ЗИ-4 Консоль под ТВ.

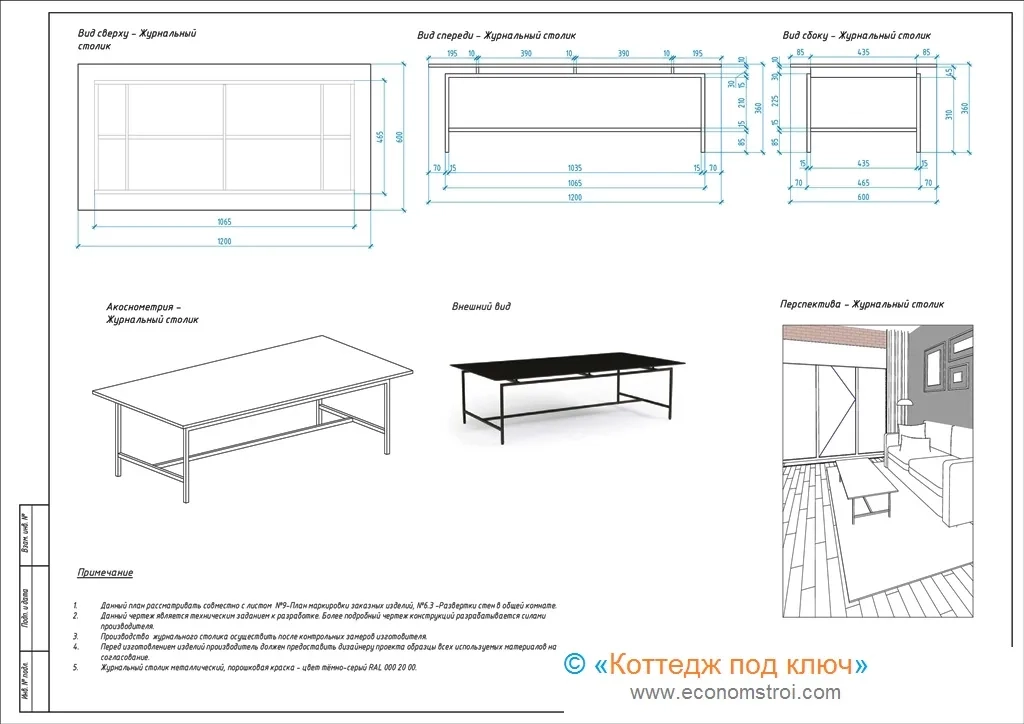

22) ЗИ-5 Журнальный столик.

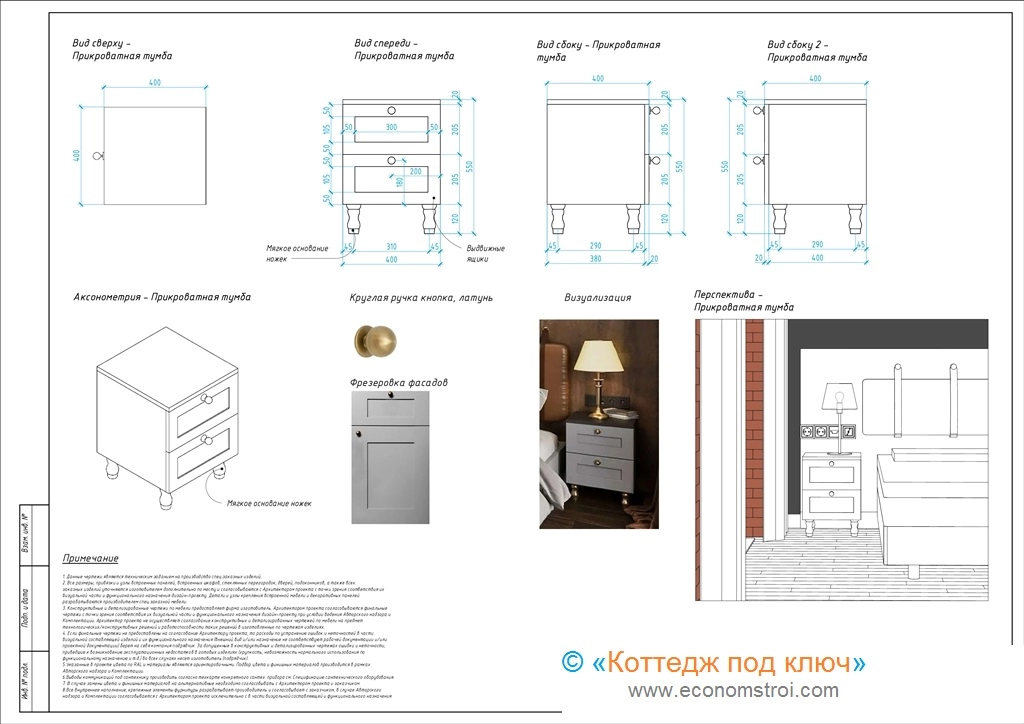

23) ЗИ-6 Прикроватная тумба.

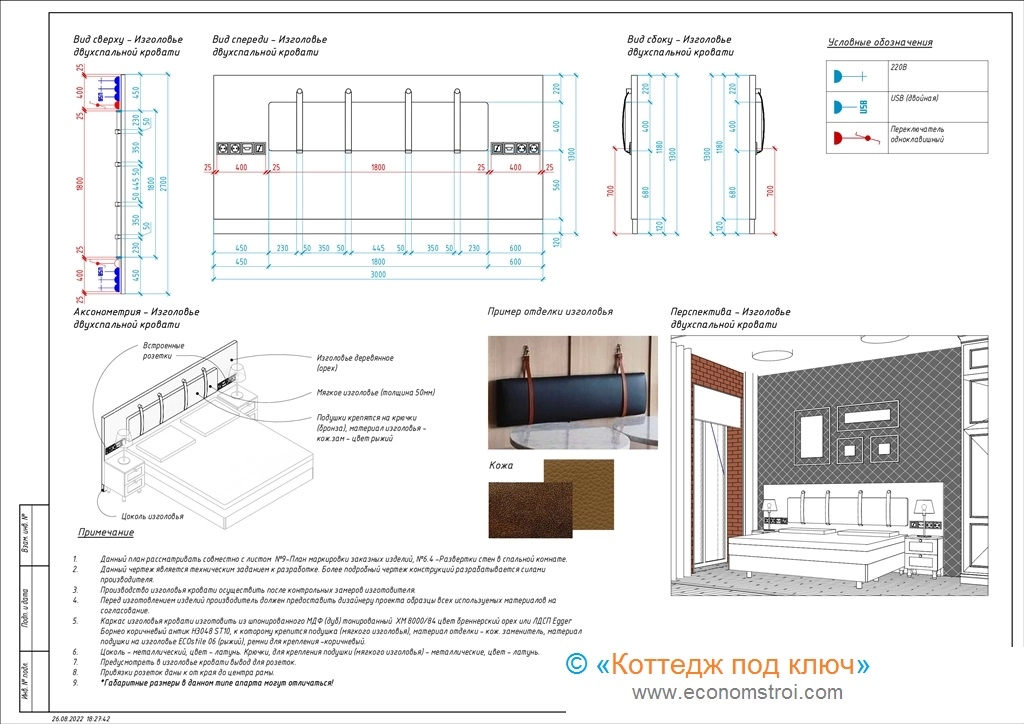

24) ЗИ-8 Изголовье двухспальной кровати.

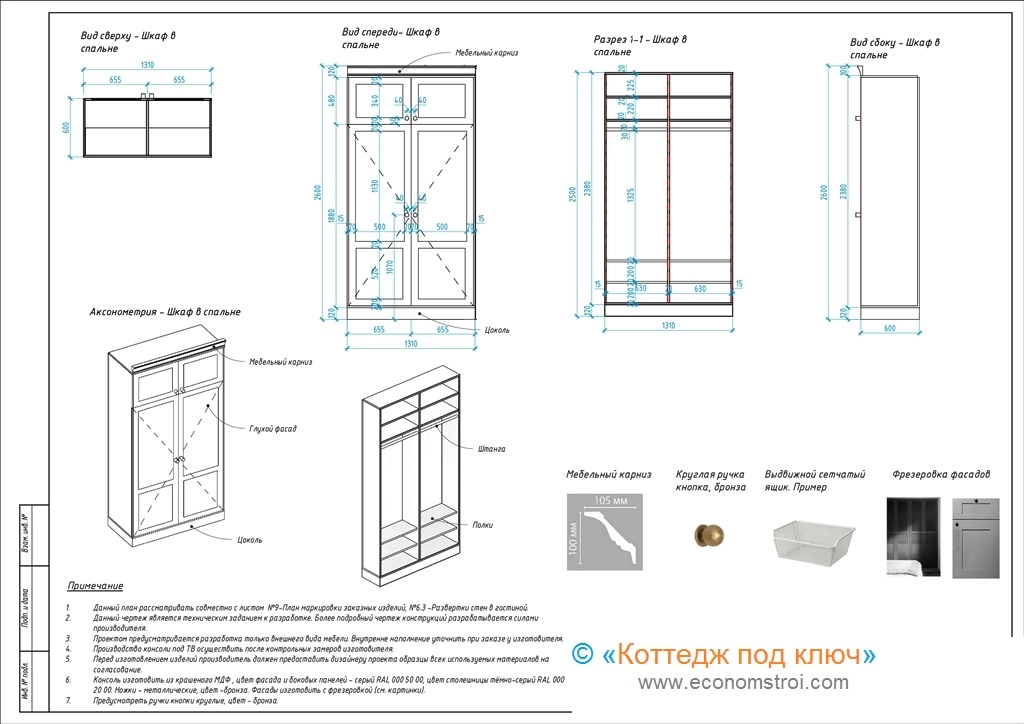

25) ЗИ-9 Шкаф в спальне.

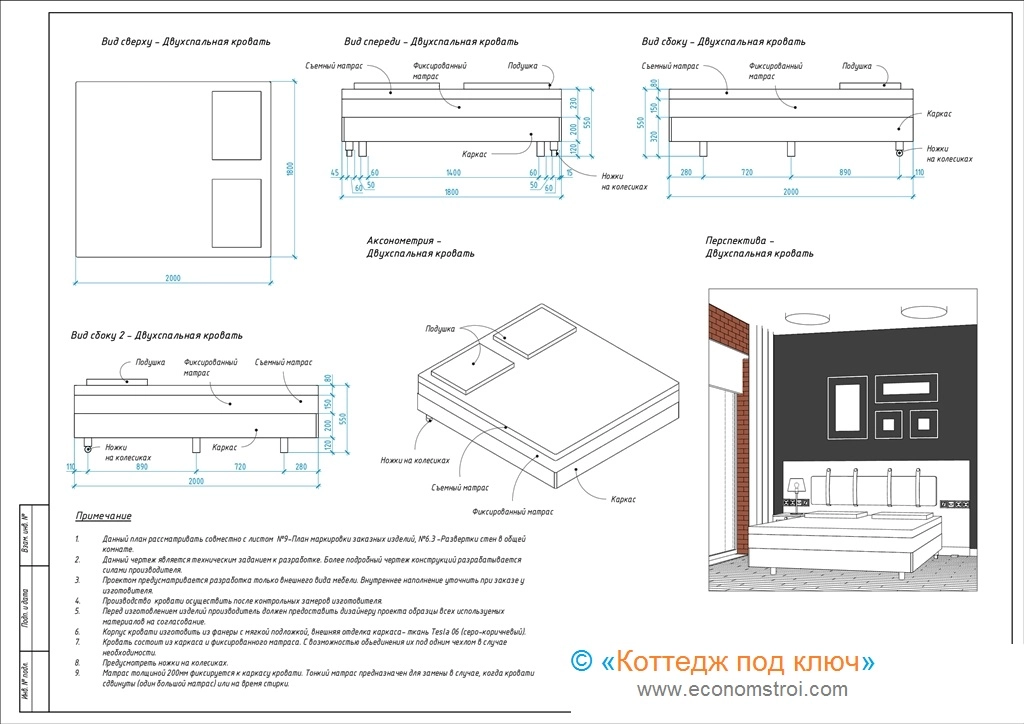

26) ЗИ-7 Двухспальная кровать.

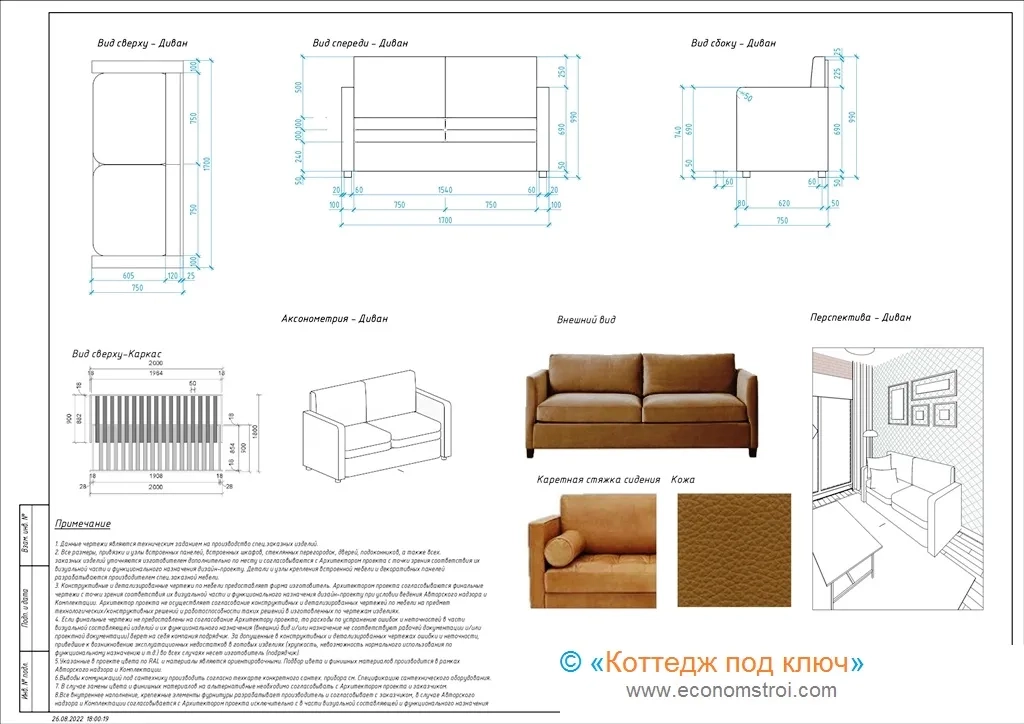

27) ЗИ-10 Диван раскладной.

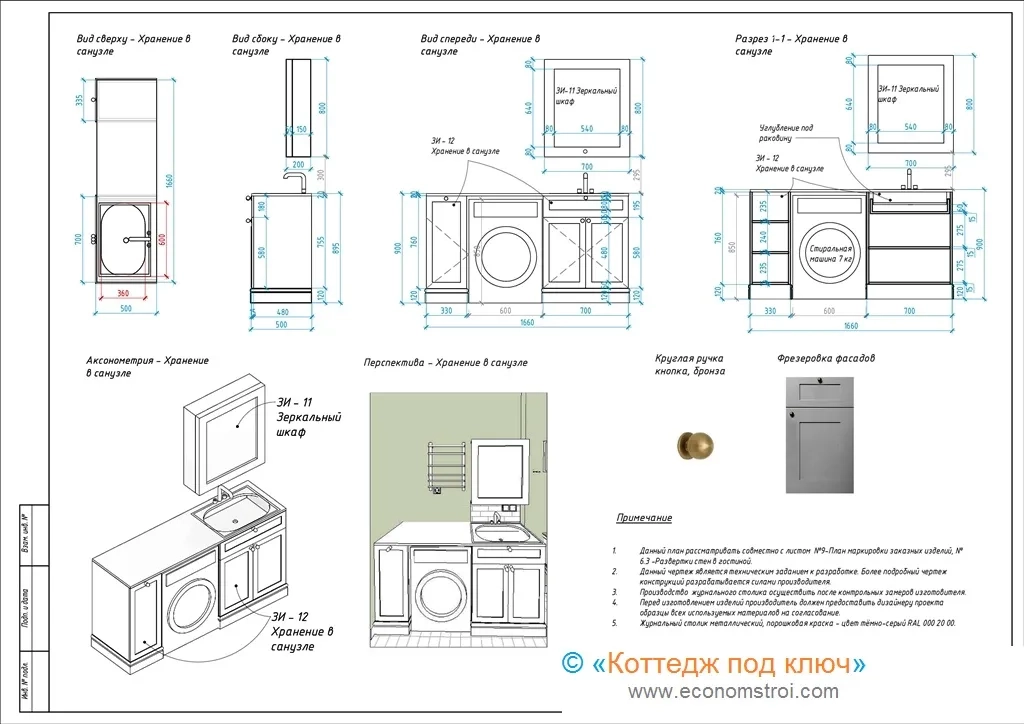

28) ЗИ-11 Зеркальный шкаф, ЗИ-12 Хранение в санузле.

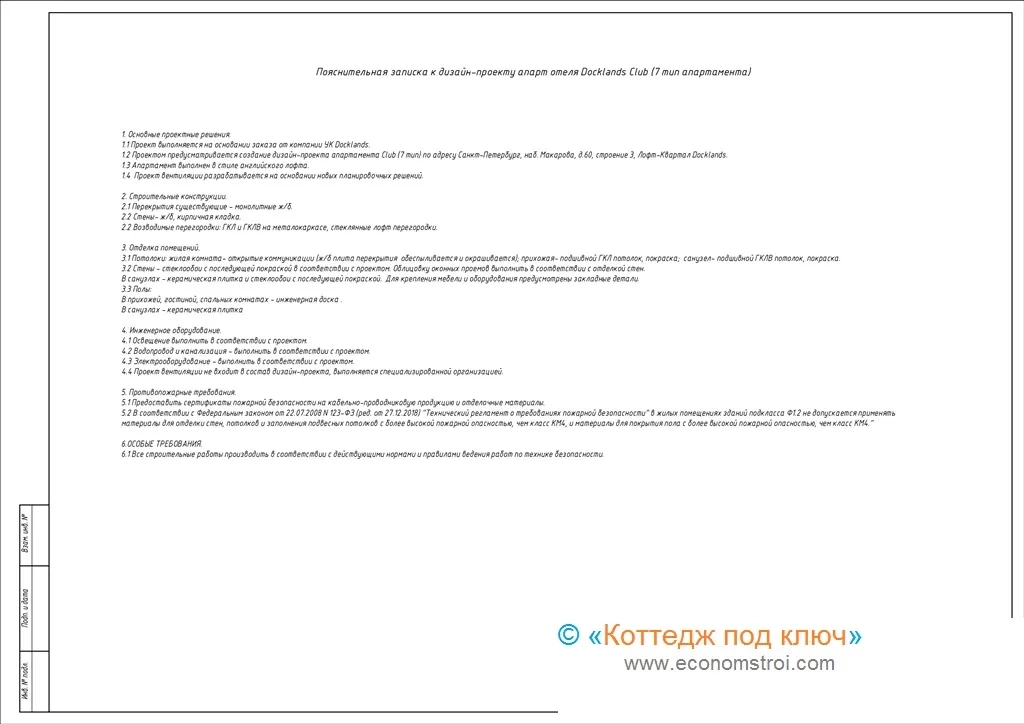

Пояснительная записка к дизайн-проекту одно комнатной квартиры (7 тип апартамента).
1. Основные проектные решения.
1.1 Проект выполняется на основании заказа от компании застройщика.
1.2 Проектом предусматривается создание дизайн-проекта апартамента.
1.3 Апартамент выполнен в стиле английского лофта.
1.4 Проект вентиляции разрабатывается на основании новых планировочных решений.
2. Строительные конструкции многоэтажного дома.
2.1 Перекрытия существующие - монолитные ж/б.
2.2 Стены- ж/б, кирпичная кладка.
2.2 Возводимые перегородки: ГКЛ и ГКЛВ на металокаркасе, стеклянные лофт перегородки.
3. Отделка помещений различными видами отделочных материалов по спецификации.
3.1 Потолоки: жилая комната- открытые коммуникации (ж/б плита перекрытия обеспыливается и окрашивается); прихожая- подшивной ГКЛ потолок, покраска; санузел- подшивной ГКЛВ потолок, покраска.
3.2 Стены - стеклообои с последующей покраской в соответствии с проектом. Облицовку оконных проемов выполнить в соответствии с отделкой стен.
3.3 В санузлах - керамическая плитка и стеклообои с последующей покраской. Для крепления мебели и оборудования предусмотрены закладные детали.
3.4 Полы: В прихожей, гостиной, спальных комнатах - инженерная доска. В санузлах - керамогранит или квфельная плитка.
4. Инженерное оборудование согласно схемам на чертежах.
4.1 Освещение выполнить в соответствии с проектом.
4.2 Водопровод и канализация - выполнить в соответствии с проектом.
4.3 Электрооборудование - выполнить в соответствии с проектом.
4.4 Проект вентиляции не входит в состав дизайн-проекта, выполняется специализированной организацией.
5. Противопожарные требования с материалам и используемого оборудования.
5.1 Предоставить сертификаты пожарной безопасности на кабельно-проводниковую продукцию и отделочные материалы.
5.2 В соответствии с Федеральным законом от 22.07.2008 N 123-ФЗ (ред. от 27.12.2018) "Технический регламент о требованиях пожарной безопасности" в жилых помещениях зданий подкласса Ф1.2 не допускается применять материалы для отделки стен, потолков и заполнения подвесных потолков с более высокой пожарной опасностью, чем класс КМ4, и материалы для покрытия пола с более высокой пожарной опасностью, чем класс КМ4."
6. Все строительные работы производить в соответствии с действующими нормами и правилами ведения работ по технике безопасности.
Примечание:
1. Комплект рабочих черетежей разработан на основании АР.
2. Любые отступления от проекта необходимо согласовать с автором проекта.
3. За отметку ±0,000 принять отметку чистого проектируемого пола.
4. Условным занком "*" обозначены размеры, требующие уточнения по месту.
5. Данный комплект РД разработан на основании чертежей раздела АР, предоставленных заказчиком.
6. Размеры стен и площади по обмерам могут отличаться не более, чем 2% (в случае больших расхождений связаться с проектировщиком для принятия решения).
7. Объект проектирования - типовой апартамент (тип 7). Апартаменты данного типа могут иметь расхождения в размерах.
8. Перекрытия и несущие конструкции - монолитный ж/б. Потолок-открытые коммуникации.
9. Материалы стен показаны условно (рекомендательные виды отделочных материалов).
